آلات القطع والتشكيل باستخدام الحاسب الآلي
آلات القطع والتشكيلات الهيكلية باستخدام الحاسب الآلي
المعالجة الحرارية الآلية، والقياس، والتنميط لتصنيع الفولاذ الإنشائي الثقيل
يتطلب مصنعو الفولاذ الإنشائي إنتاجية عالية وهندسة دقيقة للعوارض والقنوات والزوايا والأقسام الهيكلية المجوفة (HSS). تستخدم ماكينات قطع العارضة والملفات التعريفية CNC الخاصة بنا أنظمة حركة متعددة-روبوتية أو جسرية-متكاملة مع رؤوس القطع بالليزر-عالية الوضوح، أو البلازما، أو الوقود- أو ألياف الليزر.
من خلال أتمتة التخطيط اليدوي والتشطيب الثانوي، تعمل أجهزتنا على تقليل وقت معالجة الملفات الهيكلية بنسبة تصل إلى 40% مقارنةً بسير عمل النشر التقليدي ووضع العلامات اليدوية.
العمليات الأولية:القطع المستقيم، والقطع المتوازي، والقطع المتري، وفتحات الفئران، وحفر/وضع علامات على الثقوب-، واللحام ثلاثي الأبعاد-الميلا التجهيزية (حواف V، Y، K).
توافق المواد:الفولاذ الكربوني (ASTM A992, S355)، والفولاذ المقاوم للصدأ، والفولاذ الهيكلي ذو السبائك المنخفضة -.
التحكم في الحركة:محركات مؤازرة تعمل بالتيار المتردد بدون فرش، ومخفضات كوكبية دقيقة، ومحركات حاملة حلزونية-و-تروس.
-
ماكينة القطع بالبلازما CNCتم تصميم آلة القطع بالبلازما CNC لمصنعي الفولاذ الإنشائي ومصنعي المعدات الثقيلة الذين يحتاجون إلى -تحديد محيطي عالي الدقة، ونسب دقيقة للفتحة-إلى-الحافة، وتشغيل -تحويلات متعددة موثوق به. تم إنشاء هذاأضف إلى الاستفسار -
آلة قطع قطاعات الصلب باستخدام الحاسب الآليتم تصميمها لمصنعي الفولاذ الإنشائي وأحواض بناء السفن ومصنعي المعدات الثقيلة الذين يحتاجون إلى-تشكيل جانبي وتعامل وميلا ذو درجة عالية من التسامح.أضف إلى الاستفسار -

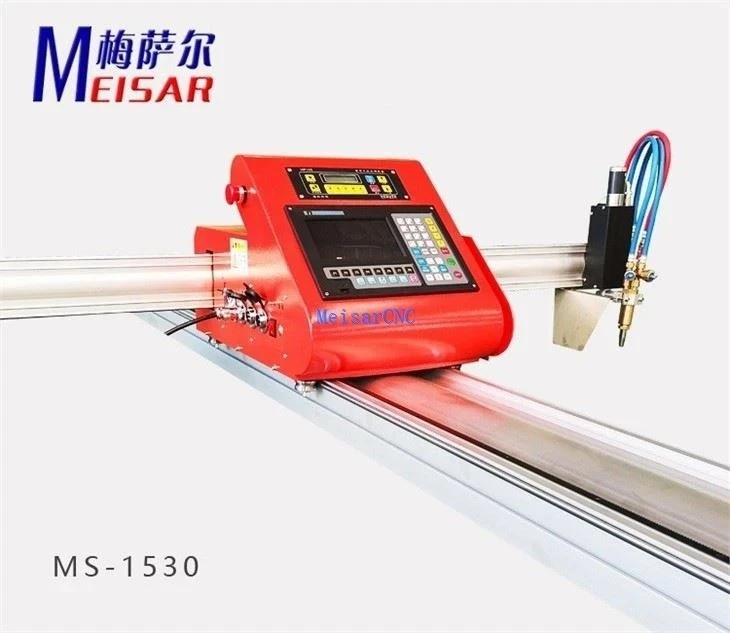

آلة قطع الصلب قناة CNCيلغي النظام التخطيط اليدوي، وتتبع القالب، والطحن الثانوي من خلال الجمع بين الاستيراد المباشر لملفات CAD/CAM مع تحديد موضع المواد تلقائيًا. ويتخلص النظام من التخطيط اليدوي، وتتبع القالب، والطحنأضف إلى الاستفسار -
آلة قطع زاوية الصلب باستخدام الحاسب الآليتخضع الطبقة الفولاذية الهيكلية الثقيلة للتليين الحراري بدرجة 600 متبوعة بشيخوخة اهتزازية عالية التردد- للتخلص من إجهاد اللحام الداخلي، مما يضمن الصلابة تحت أحمال التثقيب القصوى.أضف إلى الاستفسار -
آلة قطع الشعاع CNCمن خلال دمج نظام تغذية ناقل بأسطوانة للخدمة الشاقة- مع رأس قطع متعدد-محاور، تقوم هذه الآلة بمعالجة الملفات الهيكلية في سير عمل واحد مستمر. إنه يتعامل مع الفولاذ الهيكلي الكربوني القياسي (مثل ASTMأضف إلى الاستفسار -
ماكينة قطع الشعاع CNC على شكل حرف Hتعمل ماكينة القطع الحراري للشعاع H- CNC على تشغيل عملية معالجة مقاطع الصلب الإنشائية تلقائيًا (كمرات H-، وكمرات I-، وقنوات، وزوايا). فهو يحل محل التخطيط اليدوي والطحن من خلال تنفيذ ملفات تعريفأضف إلى الاستفسار
المواصفات الموحدة واختيار النموذج
|
سلسلة الموديل |
الحد الأقصى لحجم الملف الشخصي (العرض × الارتفاع) |
تكنولوجيا القطع |
دقة تحديد المواقع |
التطبيق الصناعي النموذجي |
|
بي سي-800 |
ما يصل إلى 800 × 400 ملم |
HD بلازما / أوكسي-وقود |
+/- 0.2 ملم |
تأطير الصلب التجاري، انزلاق المعدات |
|
PC-1250 |
حتى 1250 × 500 ملم |
-بلازما عالية الوضوح |
+/- 0.15 ملم |
الجسور، والمنشآت الصناعية،-والهياكل الشاهقة |
|
بي سي-1500 |
ما يصل إلى 1500 × 600 ملم |
ألياف الليزر / البلازما الهجين |
+/- 0.1 ملم |
بناء السفن والمنصات البحرية والبنية التحتية |
المعايير الهندسية وجودة البناء
تخفيف التوتر الحراري:
تم تصنيع جميع أسِرَّة الآلات والجسور العملاقة من جدران فولاذية ثقيلة-. يتم تلدين التجميعات عند 650 درجة مئوية للتخلص من إجهاد اللحام الداخلي، يليها تصنيع دقيق على مطاحن حفر أرضية ذات 5 محاور لضمان التربيع الهيكلي.
القطع المشطوف المفصلي:
تتميز بالدوران اللانهائي (nx 360 درجة) والإمالة المستمرة (+/- 45 درجة أو أكبر)، مما يتيح حواف إعدادية دقيقة ومفردة -لحام التمرير- على الشبكة وتقاطعات الحافة.
رسم خرائط سطح الوقت الحقيقي-:
يجمع التحكم التكيفي في ارتفاع الشعلة (THC) بين استشعار القوس-الجهد الكهربي ورسم الخرائط السعوية لتتبع سطح الحزم الموردة من الطاحونة-في الوقت الفعلي-، مما يمنع اصطدام الفوهة بالمقاطع الهيكلية المحدبة أو المنحنية.
السلامة والامتثال التنظيمي:
يتم تصنيع الأنظمة وفقًا لتوجيهات سلامة الماكينات CE (2006/42/EC). تتبع الخزانات الكهربائية معايير IEC/EN 60204-1، مع توافق اختياري لمعايير UL/NFPA 79 المتاحة عند الطلب لأسواق أمريكا الشمالية.
استيراد DSTV المباشر:يقرأ نظام CNC أصلاً ملفات .dstv (.nc / .nc1) المصدرة من برامج التفاصيل القياسية الصناعية، بما في ذلك Tekla Structures وSDS/2 وAutodesk Advance Steel.
التعشيش على متن الطائرة:تقوم وحدة التحكم في الدرجة الصناعية - (Siemens Sinumerik / Hypertherm EDGE Connect) بحساب مسارات الأدوات، وإدارة تعويض شق البلازما، وتحسين تسلسل القطع لتقليل التشوه الحراري.
اختبار المصنع وضمان الجودة
تمر كل وحدة ببروتوكول صارم لاختبار قبول المصنع (FAT) قبل إرسالها:
معايرة مقياس التداخل بالليزر:
التحقق من الدقة الخطية والتكرار ثنائي الاتجاه.
اختبار الاحتراق لمدة 72-ساعة:
محاكاة الحمل الوظيفي المستمر ودورة التشغيل الجاف-.
اللحام غير الإتلافي:
فحص الموجات فوق الصوتية (UT) أو الجسيمات المغناطيسية (MT) للحام الهيكلي الحامل للحمل الأساسي-.
التوثيق:
يتضمن التسليم المخططات الكهربائية الكاملة (EPlan)، وأدلة التشغيل، وشهادات معايرة المحاور الخاصة بالجهاز-.
الأسئلة المتداولة
طلب عرض هندسي
لإنشاء عرض أسعار رسمي يناسب طاقتك الإنتاجية، قم بتقديم التفاصيل التالية:
مغلف الشغل:الحد الأقصى للأبعاد والوزن لكل متر من مخزونك القياسي.
درجات المواد:(على سبيل المثال، ASTM A992، S355).
متطلبات العملية:طريقة القطع المفضلة (HD Plasma، أو أوكسي-الوقود، أو Fiber Laser).
مواصفات المنشأة:متطلبات الجهد / المرحلة / التردد.
[ طلب عرض أسعار رسمي / إرسال طلب عرض الأسعار ]
نحن معروفون جيدًا-كأحد أبرز مصنعي وموردي آلات قطع العارضة والقطاعات CNC في الصين. نرحب بكم ترحيبا حارا لشراء آلات قطع الشعاع والتشكيل باستخدام الحاسب الآلي عالية الجودة بأسعار تنافسية من مصنعنا.
