آلات قطع ثقب الأنابيب والتقاطعات باستخدام الحاسب الآلي
دليل اختيار النموذج لتكامل أرضية المتجر
سلسلة الموديل 400 (الزلاجات الميكانيكية والتكييف):تمت تهيئتها للأنابيب الهيكلية الصغيرة-إلى-المتوسطة ورؤوس الأنابيب. يستخدم ظرف مركزي ذاتي 3-فكي-لمنع انزلاق الأنابيب أثناء التشكيل الدوراني عالي السرعة.
سلسلة الموديل 800 (تصنيع البتروكيماويات والغلايات):يتعامل مع أنابيب الصلب الكربوني السميكة-التي يصل سمكها إلى 800 مم. يدعم الزوايا المائلة المتغيرة (تحضيرات المفاصل V وY وK) حتى ±45 درجة لضمان توافق اللحام بالضغط العالي-.
سلسلة النموذج 1400+ (الهياكل البحرية والبنية التحتية):تم تصميمه بناءً على تكوين -احتكاك الأحمال الثقيلة-بأسطوانة لدعم أوزان الأنابيب الضخمة دون تشويه سرعة الدوران. مجهز بمحور V السادس- لضبط موضع الشعلة الشعاعية بشكل مستقل عن دوران الأنبوب.
-
آلة قطع ثقب أنابيب البلازما باستخدام الحاسب الآلينظام قطع آلي من الدرجة الصناعية - مصمم خصيصًا لتقاطعات الأنابيب الفولاذية الإنشائية، وقطع السرج، واللحام-الميلا الجاهز. تم تصميمه لمتاجر التصنيع الثقيلة التي تتطلب تكرارًا عالي الأبعاد، وتناسبًاأضف إلى الاستفسار -

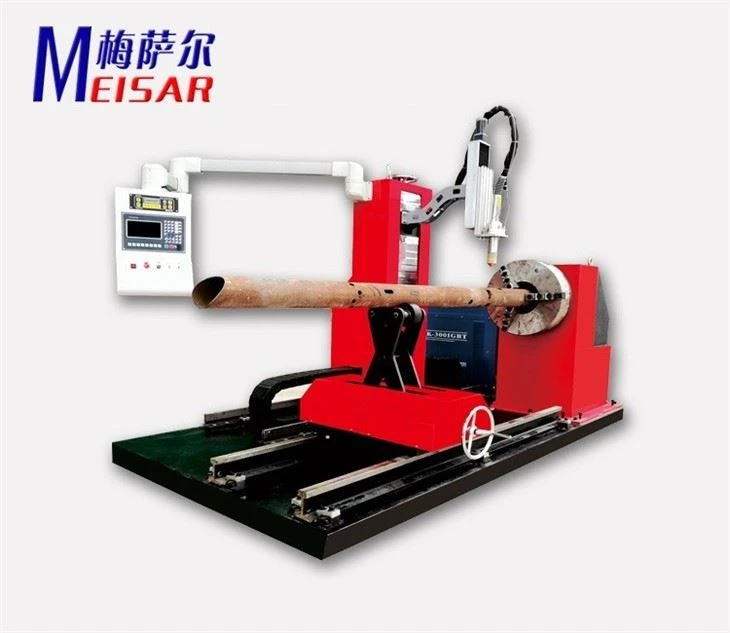

آلة قطع تقاطع الأنابيب متعددة المحاور باستخدام الحاسب الآليتم تصميم آلة قطع تقاطع الأنابيب -CNC متعددة المحاور لمصنعي الفولاذ الإنشائي ومصنعي أوعية الضغط الذين يحتاجون إلى قطع جانبي عالي الدقة، وقطع السرج، وحواف اللحام المعقدة على الأنابيب والأنابيبأضف إلى الاستفسار -
آلة قطع ثقب فرع الأنابيب باستخدام الحاسب الآليتقوم آلة قطع فتحات فرع الأنابيب CNC بتنفيذ قطع جانبي آلي للسرج والتقاطعات والثقوب الفرعية على أنابيب التشغيل الرئيسية. يقوم الاستيفاء المتزامن متعدد المحاور- بإحداثيات التدوير والتغذية الخطية وإمالةأضف إلى الاستفسار -
آلة قطع الأنابيب CNCيتطلب تصنيع الفولاذ الإنشائي الثقيل وتصنيع أوعية الضغط إعداد لحام قابل للتكرار ومتوافق مع الكود-على العقد الأنبوبية. تستخدم آلة قطع الأنابيب CNC هذه حركة محرفة متعددة المحاور لتنفيذ خطوط محيطية معقدةأضف إلى الاستفسار -
آلة قطع تقاطع الأنابيب باستخدام الحاسب الآليمحركات مؤازرة تعمل بالتيار المتردد -مزدوجة الأطراف مقترنة بعلب تروس كوكبية على محور الدوران؛ صفر - أدلة خطية رد فعل عكسي على النقل الطولي.أضف إلى الاستفسار -
آلة قطع ثقب الأنابيب باستخدام الحاسب الآليتعمل آلة قطع فتحات الأنابيب باستخدام الحاسب الآلي على تشغيل عمليات التشكيل وتحديد الخطوط وقطع الثقوب- تلقائيًا على أنابيب الفولاذ الكربوني والفولاذ المقاوم للصدأ والسبائك. تم تصميم هذا الجهاز خصيصًاأضف إلى الاستفسار
المواصفات الفنية وتكوينات المحور
تتحكم بنية CNC متعددة المحاور في الحركة المنسقة بين دوران ظرف الأنبوب وشعلة القطع الحراري، وتنفيذ وصلات السرج، والمخففات، وفتحات الفتحات الجانبية في مسار واحد.
|
مواصفة |
الموديل 400 (4 محاور) |
الموديل 800 (5 محاور) |
موديل 1400 (6 محاور) |
|
القطر الخارجي للأنبوب (OD) |
Φ 60 ملم – 400 ملم |
Φ 100 ملم – 800 ملم |
Φ 200 مم – 1400 مم |
|
طول الأنبوب القياسي |
يصل إلى 6000 ملم |
يصل إلى 12000 ملم |
يصل إلى 12000 مم+ |
|
سعة سمك الجدار |
البلازما: 3 مم – 25 مم |
البلازما: 3 مم – 35 مم |
اللهب: يصل إلى 100 ملم |
|
محاور الحركة المحرفة |
X (طولي)، Y (دوران)، Z (الشعلة لأعلى/لأسفل)، A (ميل الشعلة) |
إضافة المحور B-(إمالة الشعلة الطولية) |
إضافة المحور V- (شريحة الشعلة الشعاعية للأحمال الثقيلة) |
|
دقة تحديد المواقع الخطية |
± 0.1 ملم لكل 1000 ملم |
± 0.1 ملم لكل 1000 ملم |
± 0.15 ملم لكل 1000 ملم |
|
وسائط القطع الحراري |
يتميز -الدقيق ببلازما الهواء/الأكسجين |
خيار الوقود المزدوج -البلازما / أوكسي- العالي الحالي |
وقود -أوكسي-ثقيل / بلازما عالية الكثافة- |
هندسة مشتركة معالجتها
• تقاطعات السرج (وصلات فرعية T- وK- وY-)
• قطع ميتري مستقيمة ومركبة لثنيات ظهر الكركند-.
• فتحات مركزية وغريبة الأطوار على أسطح الأنابيب الرئيسية
• قطع نهائية مربعة ومستطيلة الشكل
• إعداد اللحام المائل (0 درجة إلى 45 درجة كفاف مستمر)
درجات المواد
• الكربون الصلب: API 5L (الدرجات من B إلى X80)، ASTM A53، A106.
• الفولاذ المقاوم للصدأ: درجات الأوستنيتي (304/304L، 316/316L) باستخدام معلمات البلازما عالية الوضوح- لتقليل تراكم الخبث.
• سبائك الفولاذ: أنابيب ضغط مولي-من الكروم (P91، P22).
جودة البناء الميكانيكي ومعايير التصنيع
هيكل السرير:
يتم تصنيعها من أنابيب وألواح فولاذية هيكلية ثقيلة، ويتم تلدينها عند درجة حرارة 600 في فرن يعمل بالغاز- للتخلص من ضغوط اللحام الداخلية المتبقية قبل الطحن القنطري باستخدام الحاسب الآلي.
قطار القيادة:
يتم تشغيلها بواسطة محركات مؤازرة رقمية تعمل بالتيار المتردد من باناسونيك مقترنة مباشرة بعلب تروس كوكبية ذات رد فعل عكسي صفرية. يستخدم ناقل الحركة المسنن - والترس - أسنانًا حلزونية صلبة وأرضية من أجل تتبع محوري سلس.
التحكم في ارتفاع الشعلة (THC):
تعمل حلقات التغذية المرتدة ذات الجهد الكهربي السعوي والقوسي -المتكاملة على ضبط المحور Z-في الوقت الفعلي، مما يعوض بيضاوية الأنبوب وتدفق السطح.
روتين تفتيش المصنع:
تخضع الأنظمة لعملية تجفيف متواصل لمدة 72-ساعة-تشغيل حرق-في الاختبار، ومعايرة مقياس التداخل بالليزر لمحاذاة التعامد، واختبار قطع فعلي على قطعة عمل من الفولاذ الكربوني مقاس 610 مم قبل إطلاقها في المصنع.
سير عمل البرامج وبيانات CAD/CAM
استيراد الملف:
يقرأ مباشرة ملفات .DSTV و.STEP و.IGES المصدرة من برامج التفاصيل الهيكلية مثل Tekla Structures وAdvance Steel.
التداخل البارامترى:
تحتوي مكتبة الماكرو-المدمجة على أكثر من 30 تكوينًا مشتركًا معلميًا. يقوم المشغلون بإدخال القطر الخارجي للأنبوب وسمك الجدار وزاوية التقاطع مباشرةً في وحدة التحكم الصناعية لإنشاء التعليمات البرمجية بشكل فوري.
أجهزة وحدة التحكم:
وحدة تحكم كمبيوتر صناعية تتميز بواجهة متعددة اللمس مقاس 19-بوصة، ومحاطة بخزانة حاصلة على تصنيف IP54 ومحمية ضد الغبار المعدني الموصل والإشعاع الحراري.
مقاييس تقييم المشتريات والموردين
عند تدقيق شركات تصنيع آلات التصنيع للحصول على موافقة النفقات الرأسمالية (CapEx)، تأكد من المعايير الفنية التالية:
التحكم في الآلات داخل-الآلات:التحقق من أن المورد يقوم بتليين الطبقة الهيكلية وطحن القنطرية داخليًا بدلاً من الاستعانة بمصادر خارجية لتصنيع الهياكل الثقيلة.
قائمة مكونات المواد:تأكد من أن وحدات التحكم في الحركة، ومحركات الأقراص المؤازرة، ومخفضات التروس تأتي من موردين صناعيين من المستوى الأول (على سبيل المثال، Panasonic، أو Yaskawa، أو Hypertherm، أو Schneider).
بوابات التشخيص:تأكد من أن وحدة التحكم CNC تتضمن بوابة Ethernet لتتبع الذبذبات عن بعد وتحديثات برامج التطبيق بواسطة مهندسي خدمة المصنع.
مخرجات التوثيق:يجب أن يتضمن العرض القياسي مخططات كهربائية كاملة، وملفات النسخ الاحتياطي PLC، ورسومات التجميع الميكانيكية، وشهادة الامتثال ISO/CE.
الأسئلة المتداولة
نحن معروفون جيدًا-كأحد أبرز مصنعي وموردي آلات قطع فتحات الأنابيب والتقاطعات باستخدام الحاسب الآلي في الصين. نرحب بكم ترحيبا حارا لشراء آلات قطع ثقب الأنابيب والتقاطع باستخدام الحاسب الآلي عالية الجودة بأسعار تنافسية من مصنعنا.
