ماكينات تجليف وقطع الأنابيب باستخدام الحاسب الآلي
التطبيقات الصناعية والامتثال للمواد
يتطلب اختيار المعدات تقييم متطلبات خاصة بعلم المعادن والتعليمات البرمجية (ASME القسم VIII، AWS D1.1، DNV-OS-F101).
بناء خطوط الأنابيب:تصنيع أنابيب خط API 5L (X65 إلى X120) مع تفاوتات زاوية مائلة صارمة (+/- 0.3 درجة) لانتشار GMAW/GTAW المداري الميكانيكي.
صناعة أوعية الضغط:معالجة SA-516 Gr. 70 والألواح المغطاة التي تتطلب أخاديد على شكل حرف U معقدة وتحضير طبقة بالزبدة لتقليل استهلاك معدن حشو اللحام.
مرافق توليد الطاقة:تصنيع أنابيب من سبائك الكروم P91/P92-مولي حيث تمنع سلامة المنطقة المتأثرة بالحرارة (HAZ) وأبعاد الجذر الدقيقة التشقق أثناء المعالجة الحرارية بعد اللحام (PWHT).
-

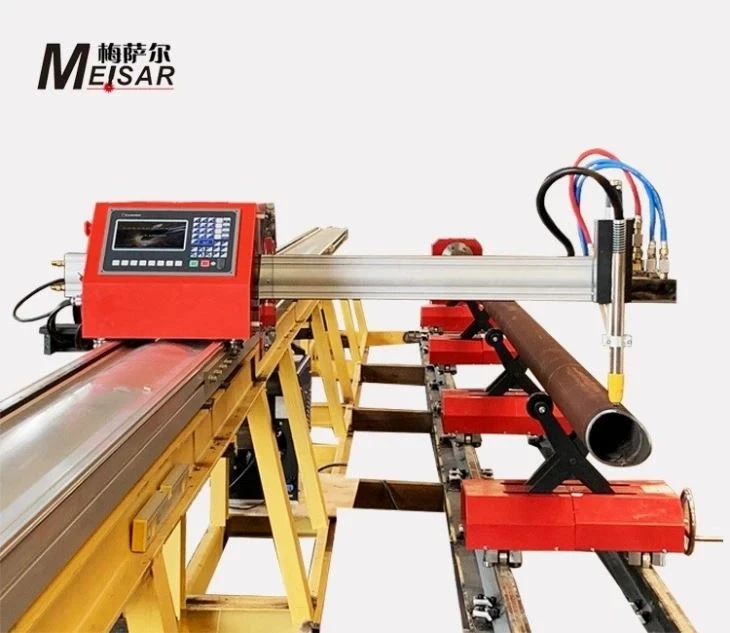

آلة قطع وتجليخ الأنابيب الأوتوماتيكية باستخدام الحاسب الآليتدمج آلة قطع وشطف الأنابيب الأوتوماتيكية باستخدام الحاسب الآلي (CNC) عملية تحديد الطول-وتحضير اللحام-الشطف المسبق في دورة تلقائية واحدة. تم تصميمها خصيصًا لمحلات التصنيع الصناعية الثقيلة، وتقومأضف إلى الاستفسار -
آلة قطع وشطف نهاية الأنابيب باستخدام الحاسب الآليتم تصنيع قاعدة الماكينة من الفولاذ الهيكلي Q355B، ويتم تخفيف الضغط -من خلال التلدين بدرجة حرارة عالية- (600 درجة مئوية إلى 650 درجة مئوية) للتخلص من إجهاد اللحام المتبقي، ومنع التشوه الهيكلي أثناءأضف إلى الاستفسار -
آلة قطع وتجليخ الأنابيب الفولاذية CNCقم بمعالجة الأنابيب الكبيرة- المصنوعة من الفولاذ الكربوني والفولاذ المقاوم للصدأ والسبائك في إعداد واحد. يدمج التحميل الآلي، والتنميط ثلاثي الأبعاد باستخدام الحاسب الآلي، والقطع المائل الدقيق ليحلأضف إلى الاستفسار -
آلة قطع وتجليخ الأنابيب باستخدام الحاسب الآليتم تصميمها خصيصًا للتشكيل الحراري-عالي الدقة والتحضير المشطوف للهياكل الأنبوبية المصنوعة من الفولاذ الكربوني، حيث تدمج آلة القطع والميلاف باللهب للأنابيب باستخدام الحاسب الآلي -استيفاء CNC متعددأضف إلى الاستفسار -
آلة شطف وقطع خطوط الأنابيب باستخدام الحاسب الآليإعداد دقيق لنهاية الأنابيب -لتصنيع الجدران الصناعية الثقيلة. تم تصميمها لهندسة اللحام الآلي والمتكرر-على أنابيب الصلب الكربوني، والفولاذ المقاوم للصدأ، والسبائك.أضف إلى الاستفسار -
آلة قطع وتجليخ الأنابيب باستخدام الحاسب الآليإن آلة قطع وشطف الأنابيب باستخدام الحاسب الآلي عبارة عن نظام آلي-متعدد المحاور تم تصميمه خصيصًا لمتاجر تصنيع الأنابيب ذات الإنتاجية العالية-. فهو يدمج القطع الحراري للوقود بالبلازما أو الأوكسي- معأضف إلى الاستفسار
آلات تجليف وقطع الأنابيب باستخدام الحاسب الآلي: المواصفات الفنية ودليل المشتريات العالمي
بنية الآلة والمواصفات الفنية
تعتمد كفاءة التصنيع على قطع الطول المتزامن وإعداد الحافة الدقيق. تجمع هذه السلسلة من آلات تجليف وقطع الأنابيب باستخدام الحاسب الآلي (CNC) بين محركات المغزل ذات عزم الدوران العالي-والاستيفاء باستخدام الحاسب الآلي (CNC) متعدد المحاور -لتلحيم الوصلات الجاهزة-في إعداد واحد. من خلال القضاء على التلاعب اليدوي بالشعلة، تحافظ هذه الأنظمة على التفاوتات الدقيقة لوجه الجذر (الأرض) المطلوبة للحام الآلي والامتثال للقانون الدولي.
المعلمات التقنية الأساسية
|
تسمية النموذج |
قدرة الأنابيب OD |
سمك الجدار الأقصى |
محرك المغزل |
دقة تحديد المواقع الخطية |
ملفات تعريف شطبة المدعومة |
|
بي بي إم-325 |
114 ملم - 325 ملم |
40 ملم |
سيرفو تيار متردد 7.5 كيلو واط |
+/-0.08 ملم |
V، X، المركب، J-الإعدادية |
|
بي بي إم-610 |
219 ملم - 610 ملم |
75 ملم |
11 كيلو واط سيرفو تيار متردد |
+/-0.10 ملم |
V، Y، U، J-الإعدادية، الأرض |
|
بي بي إم-1220 |
406 ملم - 1220 ملم |
110 ملم |
سيرفو تيار متردد 15 كيلو وات |
+/-0.12 ملم |
جدار ثقيل-على شكل حرف V، خطوط محيطية مخصصة |
بناء السرير:-لحامات فولاذية هيكلية ملدنة ومخففة الضغط يتم تشكيلها باستخدام حفارات أرضية كبيرة الحجم- للتخلص من التشوه الحراري وامتصاص-الاهتزازات الميكانيكية عالية التردد.
نظام لقط:فكوك هيدروليكية ذاتية التمركز- مع تنظيم الضغط النسبي، مما يمنع التشوه في الأنابيب المصنوعة من السبائك الرقيقة ذات الجدران-أثناء عمليات عزم الدوران العالي-.
وحدة التحكم:تتميز بنية CNC الصناعية (Fanuc 31i-B / Siemens Sinumerik 840D sl) بمعالجة كود ISO G- الأصلية وتوافق معالج ما بعد CAD/CAM-.
مراقبة جودة التصنيع والتحقق منها
يتطلب تقييم المعدات الرأسمالية فحص معايير التصنيع وأصل المكونات.
التسامح بالقطع:
تتم محاذاة قضبان التوجيه الخطية و-و-محركات الترس بالليزر-لضمان التوازي في حدود 0.025 مم / 1000 مم.
مكونات المحرك:
تستخدم علب التروس علبة-تروس حلزونية أرضية مقواة ودقيقة-(جودة DIN 5). يعتمد دوران المغزل على الحمل العالي-، ومحامل الاتصال الزاوي المحملة مسبقًا (SKF / FAG).
اختبار قبول المصنع (FAT):
تكمل كل آلة عملية تجفيف متواصلة لمدة 48-ساعة-حرق-، يتبعها التحقق من القطع المباشر لعينات الأنابيب المقدمة من العميل. يتم إنشاء تقارير الأبعاد باستخدام أدوات التتبع بالليزر وأدوات فحص CMM.
معايير الكهرباء والسلامة:
تتوافق خزائن التحكم مع معايير NFPA 79 / IEC 60204-1 باستخدام المكونات المدرجة في قائمة UL ومجموعة المفاتيح الكهربائية Siemens/Schneider.
يتطلب نشر المعدات الرأسمالية الثقيلة عالميًا التزامًا صارمًا بصناديق التصدير، والتوافق الكهربائي الدولي، ودعم الخدمة المحلية:
صناديق التصدير والحماية من التآكل:يتم إغلاق الماكينات في -رقائق عازلة للرطوبة-مفرغة من الهواء مع أكياس مجففة نشطة، ويتم تأمينها داخل صناديق خشبية مدخنة معالجة بالحرارة-متوافقة مع معايير ISPM 15 مناسبة لشحن الحاويات عبر المحيطات أو الشحن السائب-.
التوافق الكهربائي العالمي:تستوعب التكوينات القياسية مصادر طاقة 380 فولت-480 فولت، 50 هرتز/60 هرتز 3-أطوار. تم تصميم محولات العزل واللوحات الفرعية المعتمدة من UL/CSA مسبقًا لتتوافق مع رموز الشبكة الكهربائية الإقليمية (توجيهات NEC في أمريكا الشمالية وتوجيهات CE الأوروبية).
بروتوكول التكليف والدعم:يتوفر مهندسو الخدمة المعتمدون في المصنع- للإشراف على التثبيت العالمي في الموقع-والتحقق من المحاذاة بالليزر وتدريب المشغلين (يشمل تكامل CAD/CAM وصيانة الماكينة). تم دمج بوابات التشخيص عن بعد (شبكة VPN المستندة إلى شبكة إيثرنت-) في خزانة CNC لاستكشاف الأخطاء وإصلاحها عن بعد وتحديثات البرامج في الوقت الفعلي-.
متطلبات بيانات RFQ
للحصول على عرض فني دقيق وعرض أسعار رسمي، قم بتوفير المعلمات التشغيلية التالية:
أبعاد الشغل:
القطر الخارجي (OD)، الحد الأدنى/الحد الأقصى لسماكة الجدار (WT)، وأطوال الأنابيب القياسية.
01
مواصفات المواد:
درجات الفولاذ الكربوني، أو الفولاذ المقاوم للصدأ، أو المزدوج، أو الكروم-المولي.
02
هندسة تحضير اللحام:
شطبة قياسية بدرجة 37.5-، وشطبة مركبة، وأخدود على شكل حرف J، وسمك سطح الجذر (الأرض) المطلوب وفقًا لمواصفات إجراء اللحام (WPS) لديك.
03
التعامل مع المواد:
متطلبات التكوين أو التكامل المستقلة مع الأسِرَّة الدوارة للتغذية/الإخراج الموجودة.
04
الوجهة وإمدادات الطاقة:
ميناء التسليم لحساب الشحن ومتطلبات الجهد الكهربائي للمنشأة المحلية.
05
الأسئلة المتداولة
نحن معروفون جيدًا-كأحد أبرز مصنعي وموردي آلات شطف وقطع الأنابيب باستخدام الحاسب الآلي في الصين. نرحب بكم ترحيبا حارا لشراء آلات تجليف وقطع الأنابيب باستخدام الحاسب الآلي عالية الجودة بأسعار تنافسية من مصنعنا.
