آلة قطع الأنبوب المربع

مواصفات الأنبوب المعدني المربع

تُستخدم الأنابيب المعدنية المستطيلة على نطاق واسع في العديد من التطبيقات الصناعية نظرًا لقوتها الممتازة وتعدد استخداماتها وجاذبيتها الجمالية. تعتبر هذه الأنابيب، التي تتميز بمقطعها العرضي المستطيل-، مكونات أساسية في صناعات البناء والتصنيع والسيارات والأثاث وغيرها. إن فهم مواصفات الأنابيب المعدنية المستطيلة يساعد على ضمان الاستخدام الأمثل لها ويساهم في نجاح المشاريع الصناعية.



تكوين المواد
عادة ما تكون الأنابيب المعدنية المستطيلة مصنوعة من الفولاذ أو الألومنيوم أو الفولاذ المقاوم للصدأ أو السبائك المعدنية الأخرى. كل مادة تقدم مزايا مميزة. على سبيل المثال، توفر الأنابيب الفولاذية قوة ومتانة ملحوظة، بينما توفر أنابيب الألومنيوم خصائص خفيفة الوزن إلى جانب مقاومة التآكل. تجمع الأنابيب المصنوعة من الفولاذ المقاوم للصدأ بين المتانة والمقاومة الممتازة للصدأ والتآكل، مما يجعلها مثالية للبيئات الصعبة.



الأبعاد والتسامح
تأتي الأنابيب المعدنية المستطيلة القياسية بأحجام مختلفة، يتم تحديدها حسب العرض والارتفاع وسمك الجدار. تتراوح العروض النموذجية من 20 مم إلى 300 مم، والارتفاعات من 10 مم إلى 150 مم، وسمك الجدار من 1 مم إلى 10 مم، على الرغم من توفر الأحجام المخصصة لتلبية متطلبات المشروع المحددة. تضمن تفاوتات التصنيع الدقيقة أن كل أنبوب يلبي معايير الجودة المتسقة ويتناسب تمامًا مع خطط التصميم.



الخواص الميكانيكية
يتم اختيار الأنابيب المعدنية المستطيلة لخصائصها الميكانيكية الفائقة مثل قوة الشد العالية، وقوة الضغط، ومقاومة الانحناء. هذه الخصائص تجعلها مثالية -للتطبيقات الحاملة والدعم الهيكلي، مما يساهم في سلامة الإنشاءات الصناعية وطول عمرها.



التشطيب السطحي
لتعزيز الأداء والمظهر، تخضع الأنابيب المعدنية المستطيلة لمعالجات سطحية مختلفة، بما في ذلك الجلفنة، طلاء المسحوق، التلميع، والطلاء. تعمل هذه التشطيبات على تحسين مقاومة التآكل، وإطالة عمر الخدمة، وتوفير مظهر جذاب يكمل التصميمات المعمارية والجماليات الصناعية.



التطبيقات
في الصناعة، يتم استخدام الأنابيب المعدنية المستطيلة للأطر، والدعامات، وأنظمة النقل، وقطع غيار الآلات، وتصنيع الأثاث. تسمح قدرتها على التكيف مع عمليات اللحام والقطع والتصنيع بتصميمات مبتكرة وحلول مخصصة.



الاستدامة والابتكار
مع تحرك الصناعات نحو ممارسات أكثر استدامة، توفر الأنابيب المعدنية المستطيلة إمكانية إعادة التدوير والاستخدام الفعال للمواد، مما يدعم التصنيع المسؤول بيئيًا. تستمر التطورات في علم المعادن وتقنيات الإنتاج في تحسين جودة الأنابيب وتوسيع تطبيقاتها الصناعية.

يعد الأنبوب المعدني المستطيل مكونًا حيويًا في الصناعة الحديثة، حيث يجمع بين القوة والتنوع ومرونة التصميم. ومن خلال الالتزام بالمواصفات الصارمة وتبني الابتكار، يمكن للصناعات الاستفادة من هذه الأنابيب لبناء منتجات متينة وفعالة ومستدامة تلبي متطلبات اليوم والمستقبل.



طرق قطع الأنابيب المعدنية المربعة باستخدام الحاسب الآلي: الدقة تجتمع مع الابتكار

في عالم التصنيع الديناميكي، أحدثت تقنية CNC (التحكم العددي بالكمبيوتر) ثورة في طريقة تصنيع الأجزاء المعدنية، مما يوفر دقة وكفاءة لا مثيل لهما. عندما يتعلق الأمر بقطع المكونات المعدنية المستديرة، تبرز التصنيع باستخدام الحاسب الآلي كخيار أفضل للصناعات التي تتراوح من الطيران إلى السيارات وما بعدها. دعونا نستكشف بعض طرق القطع المثيرة والفعالة باستخدام الحاسب الآلي المستخدمة في قطع العمل المعدنية المستديرة.



1. تحول / طحن / طحن

تعد الخراطة أو الطحن أو الحفر بالأدوات من أكثر العمليات شيوعًا للأجزاء المعدنية المستديرة. تتضمن هذه الطريقة تدوير قطعة العمل المعدنية بينما تقوم أداة القطع CNC أو اليدوية بتشكيلها. هذه العملية متعددة الاستخدامات ومثالية لإنشاء أشكال أسطوانية، وتناقص تدريجي، وأخاديد، وخيوط. تتطلب هذه عادةً الكثير من الأعمال اليدوية. تتيح هذه المرونة إنشاء تصميمات معقدة وتعزز وظائف المكونات المعدنية.



2. القطع بالليزر باستخدام الحاسب الآلي

يستخدم القطع بالليزر قوة أشعة الضوء المركزة لقطع المعادن أو نقشها بدقة. بالنسبة للأجزاء المستديرة، توفر ماكينات القطع بالليزر CNC قطعًا نظيفة ومعقدة مع الحد الأدنى من التشوه الحراري. تعد طريقة عدم الاتصال-هذه مفيدة بشكل خاص للمكونات الدائرية ذات الجدران الرقيقة أو الرقيقة-، مما يضمن الجودة العالية والسرعة في الإنتاج. نظرًا للدقة والتكلفة، فإن القطع بالليزر CNC للأنابيب الدائرية يكون عادةً بقطر 10-300 مم.



3. القطع باللهب والبلازما باستخدام الحاسب الآلي

يعد القطع باستخدام الحاسب الآلي بالبلازما واللهب تقنية قوية تستخدم الغاز المتأين أو اللهب لقطع المعادن الموصلة بكفاءة. تعتبر ماكينات القطع بالبلازما واللهب باستخدام الحاسب الآلي-مناسبة تمامًا لقطع القطع المعدنية الدائرية ذات القطر الأكبر بسرعة مع الحفاظ على مستوى جيد من الدقة. تدعم هذه الطريقة إعدادات الإنتاج الضخم حيث تكون السرعة والاتساق أمرًا أساسيًا.



يضمن دمج تقنية CNC مع طرق قطع المعادن المختلفة أن الشركات المصنعة يمكنها إنتاج مكونات معدنية مستديرة بدقة وسرعة وجودة ملحوظة. سواء أكان الأمر يتعلق بعملية الخراطة الكلاسيكية، أو القطع بالليزر المبتكر، أو المعالجة متعددة الاستخدامات بنفث الماء، فإن كل طريقة تلعب دورًا حيويًا في دفع حدود تصنيع المعادن.

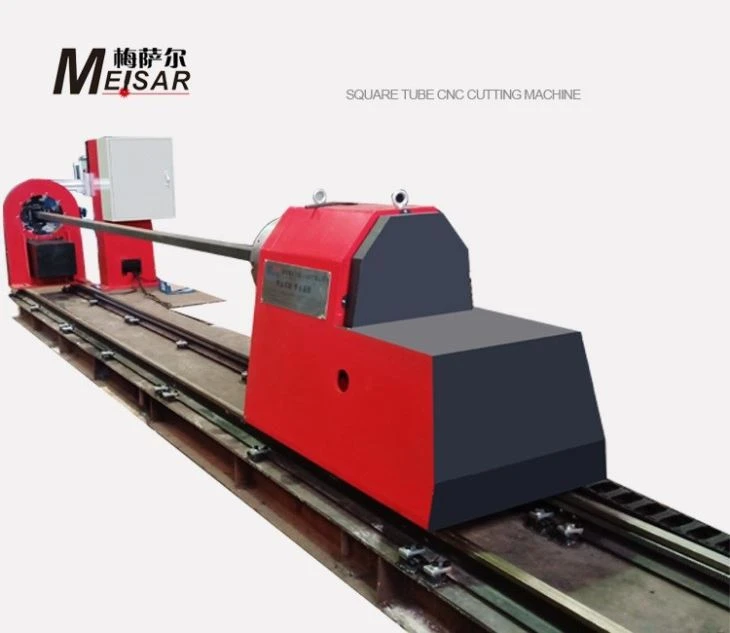

آلة قطع الأنابيب المربعة MS-TR

آلة قطع الأنابيب المربعة MS-TR أو تسمى آلة قطع الأنابيب المعدنية المستطيلة، هي إحدى آلات قطع الأنابيب CNC الأكثر ذكاءً لدينا، وهي مصممة لحلول قطع مقاطع الأنابيب الفولاذية المربعة. مع طريقة القطع بالبلازما CNC، يمكنها معالجة أنواع من الأنابيب المعدنية، مثل أنابيب الصلب الكربوني، الأنابيب الفولاذية المقاومة للصدأ، الأنابيب الفولاذية المجلفنة.



آلة قطع الأنابيب المربعة

• آلة قطع الأنابيب المربعة MS-TR / MS-TS مقدمة:

شركة Hubei Meisar CNC تصنع MS-TR / MS-TS هي عبارة عن آلة قطع بلازما تعمل بالتحكم العددي بواسطة الحاسوب (CNC) من النوع الدوار مخصصة للمعادن-وهي مصممة لمعالجة عمليات القطع والتحزيز والثقب للأنابيب المربعة / المستطيلة / المستديرة. قاطع أنبوب البلازما لديه شعلة بلازما واحدة، والحد الأقصى لمساحة العمل للمعيار هو 230 مم × 6000 مم (عمق × طول). في الإمبراطورية، هذا هو 9 بوصات في 20 قدمًا. يمكن ترقية Max Working OD (القطر الخارجي) إلى 240 مم أو 320 مم حسب متطلباتك. مع نظام الحركة المؤازرة AC، فهي تتميز بالتسارع والتباطؤ الممتازين.

• آلة قطع الأنابيب المربعة MS-TR مقدمة فنية عامة ومعلمة:

1. نوع القطع: أنبوب معدني مربع وأنبوب مستطيل معدني.
2. يمكن قطع الأرقام: مجموعة متنوعة من الرسومات
3. مواصفات الأنبوب المربع / الأنابيب المستطيلة: 40 * 40 مم - 240 * 240 مم أو حسب الطلب.
4. طريقة القطع: البلازما

5. طول القطع الفعال: 3m/6m/9m/12m أو حسب الطلب
6. مادة الأنبوب المربع والأنبوب المستطيل: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، الفولاذ المجلفن، الألومنيوم إلخ.



آلة قطع الأنابيب المربعة MS-TR مقدمة للتشغيل:

1. دعم اللغة الإنجليزية والإسبانية والبرتغالية وغيرها

2. دعم رمز EIA (رمز G) وFastCAM وFreeNest وSmartNest وIBE وبرامج الحزمة الأخرى.

3. وظيفة قوية، والدوران، والمرآة، وضبط الرسومات يمكن أن يكون ترتيب المصفوفة، والترتيب التفاعلي.

4. نظام إحداثي قابل للتخصيص، يدعم إحداثيات ثنائية الأبعاد-لجميع الاحتمالات الثمانية، ويمكنه تخصيص نوع جميع منافذ الإدخال والإخراج (غالبًا ما تكون مفتوحة أو مغلقة في العادة) وعددها، ويمكنه -التشخيص الذاتي لجميع حالات الإدخال والإخراج وحالة المفتاح، ويسهل التحقق منها وحل المشكلات.

5. واجهة أمامية- لمحرك أقراص USB، نقل مريح للبرنامج، ترقية النظام باستخدام ترقية قرص U، خدمة ترقية مدى الحياة



سؤال ذو صلة حول آلة قطع الأنابيب المربعة MS-TR: هل تقوم MS-TR بقطع الأنابيب المعدنية المربعة فقط؟ هل يمكنها قطع الأنبوب المعدني المستطيل والأنبوب الدائري المعدني أيضًا؟

ج: نعم، يستطيع MS-TR قطع الأنابيب المعدنية المربعة والأنابيب المعدنية المستطيلة معًا.

إذا كنت تحتاج أيضًا إلى قطع الأنابيب المعدنية المستديرة، فيمكن لشركة -TR أيضًا إضافة تكوينات معينة للقطع.



سؤال ذو صلة حول آلة قطع الأنابيب المربعة MS-TR: هل تقوم آلة قطع الأنابيب المربعة MS-TR بقطع الشطب؟

ج: أيًا كان الأنبوب المعدني المربع أو الأنبوب المعدني المستطيل أو الأنبوب المعدني الدائري، فبمجرد الحاجة إلى شطب عشوائي، لا يمكن لـ MS{0}}TR المعالجة. ببساطة، يمكن لـ MS-TR قطع الأنابيب المعدنية المستطيلة، والأنابيب المعدنية المربعة، والأنابيب المعدنية المستديرة بدون شطب.
