ما هو شطبة لقطع الأنابيب؟

إن حواف قطع الأنابيب عبارة عن إعداد حافة زاوية للحام النهائي. يتم استخدامه عادةً لإنشاء أخدود على شكل الأنابيب، مما يوفر مساحة سطح أكبر للالتصاق باللحام.

ما هو الغرض من شطبة الأنابيب؟ لماذا هناك حاجة إلى شطبة في قطع الأنابيب؟

الغرض من الشطبة هو زيادة مساحة سطح وصلة لحام الأنبوب. وهذا يسمح باختراق اللحام بشكل أفضل في المادة الأساسية للأنبوب ويؤدي إلى لحام أقوى بشكل عام.

ما هي فوائد الشطبة؟

أنها تزيد من قوة وصلة اللحام.تساعد على منع التشقق.السماح باختراق أفضل للحام في المادة الأساسية؛مساعدة المفاصل على الاتصال بشكل أكثر إحكاما. وفيما يلي في التفاصيل:

1. تحسين جودة اللحام:تخلق الشطبة أخدودًا مثاليًا لمواد اللحام لتخترق بعمق، مما يؤدي إلى وصلات قوية تزيد من السلامة الهيكلية لنظام الأنابيب.

2. الملاءمة المحسنة-للأعلى:يتيح التجليف المناسب للأنابيب محاذاة بشكل مثالي، مما يقلل من الفجوات ويقلل الحاجة إلى التعديلات أثناء اللحام. وهذا يؤدي إلى عملية تصنيع أكثر سلاسة.

3. زيادة الكفاءة:يؤدي استخدام الوظيفة المائلة إلى تسريع مرحلة التحضير، مما يوفر الوقت ويقلل تكاليف العمالة. كما أنه يقلل من مخاطر عيوب اللحام، مما يقلل من فرص إعادة العمل.

4. التنوع:يمكن تخصيص الزاوية المائلة اعتمادًا على حجم الأنبوب والمواد وطريقة اللحام. هذه المرونة تجعلها أداة لا تقدر بثمن في مختلف الصناعات مثل النفط والغاز والبناء والتصنيع.

احتضان التكنولوجيا لتحسين الميلا

تعتمد ماكينة القطع المخروطية للأنابيب Hubei Meisar CNC MS-TX على برامج CAD/CAM الحديثة، كما تشتمل الآلات المتقدمة الآن على وظائف مائلة مصممة خصيصًا للأنابيب المستديرة. تضمن هذه التقنيات زوايا مائلة متسقة ودقيقة مع الحد الأدنى من مدخلات المشغل، مما يؤدي إلى تعزيز نتائج الجودة العالية- وتعزيز الابتكار داخل فرق التصنيع.

يعد إنشاء الوظيفة المائلة في مقاطع الأنابيب الدائرية تقنية قوية تمكن المصنعين من تحقيق التميز. من خلال ضمان الإعداد الأمثل للحافة، فإنه يدعم اللحامات القوية، ويحسن الكفاءة التشغيلية، ويمنح المشاريع ميزة تنافسية. يعد تبني هذه الوظيفة خطوة للأمام نحو الهندسة الدقيقة وإكمال المشروع بنجاح.

ماكينة قطع الأنابيب المخروطية MS-TX

مقدمة وميزات آلة قطع الأنابيب المخروطية MS-TX:

1. ماكينة قطع الأنابيب المخروطية MS-TX من شركة Hubei Meisar CNC مخصصة لقطع الأنابيب المستديرة إلى الأنابيب الدائرية.

2. باستخدام آلة القطع CNC الذكية، يمكن قطع أشكال وصلات الأنابيب المعقدة -إلى-الأنابيب بشكل جيد في وقت واحد.

3. يمكن الحصول على الدقة العالية، وملف توصيل الأنابيب، والشطبة في وقت واحد، مما يحسن الكفاءة بشكل كبير ويوفر الوقت.

4. قبول مجموعة كبيرة من قطر الأنبوب من 30mm-300mm، 60-60mm، 80-1000mm أو أكثر.

5. عملية سهلة. نماذج مرئية للاختيار؛ تحتاج فقط إلى إدخال ملاك الربط؛ قطر الأنبوب المستدير يولد برنامج القطع مباشرة.

6. يمكن قطع البلازما والوقود الأكسجيني بحرية ليتم تطبيقهما على الأنابيب الرقيقة والسميكة.

• المعلمة التقنية لآلة قطع الأنابيب المخروطية:

1. نوع قطع الفولاذ: أنبوب دائري.

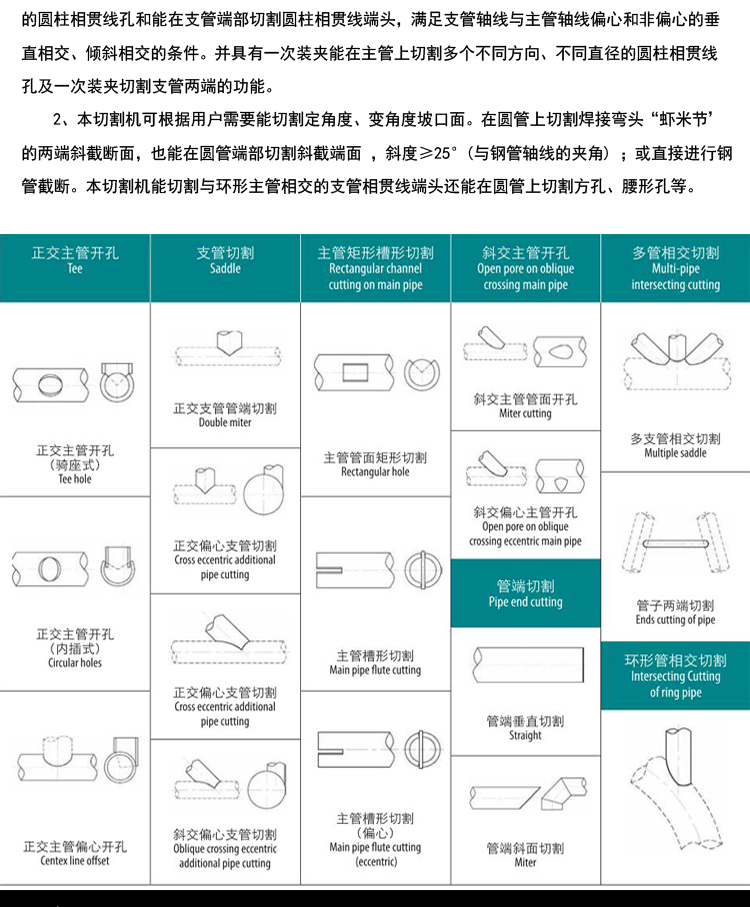

2. يمكن قطع الأشكال: مجموعة متنوعة من الرسومات عن طريق نشر خط متقاطع، يمكن أن تكون مشطوفة.
3. محاور التحكم: 4-5-6 محاور، قطع مائل بستة مغزل وستة متشابكة.
4. القطر: 60-600 مم أو حسب الطلب (ضياء أكبر)
5. نطاق القطع المائل: لهب 60 درجة، بلازما 45 درجة.
7. طريقة القطع: البلازما أو اللهب.
8. الحد الأقصى لطول الأنبوب: أكبر من أو يساوي 6m
9. طريقة لقط الأنابيب: تشاك
10. الطاقة-المدارة: -مؤازرة تيار متردد عالية الدقة + مخفض كوكبي مخصص
11. نظام التحكم: نظام قطع خط متقاطع مخصص: 6 محاور يتم التحكم فيها، مع مكتبة ماكرو لقطع الخطوط المتقاطعة الكمية.

• المواصفات الفنية لآلة قطع الأنابيب المخروطية

• آلة قطع الأنابيب المخروطية عرض الصور
