ماكينة قطع البلازما اوتو كاد

مقدمة آلة قطع البلازما Auto Cad:

آلة قطع البلازما Auto CAD تعني عمل رسومات القطع لآلة البلازما بواسطة Auto CAD. آلة قطع البلازما CAD الأوتوماتيكية هي آلة CNC أو تسمى آلة قطع البلازما ذات التحكم العددي، وهي اختصار لآلة قطع البلازما ذات التحكم العددي بالكمبيوتر. وهي عملية تصنيع تستخدم أنظمة التحكم بالكمبيوتر لتشغيل آلات البلازما ومشاعل القطع. تعتمد آلة القطع بالبلازما Auto CAD على رسومات Auto CAD للقيام بالقطع تلقائيًا. في تصنيع Auto CAD، يقوم مبرمج CNC أو Auto CAD بكتابة التعليمات الرقمية ثم توجيه الماكينة لأداء حركات وعمليات دقيقة. تتمثل تقنية Auto CAD في جوهرها في قدرتها على أتمتة عملية التصنيع بدقة عالية وقابلية تكرار.



يمكن لآلة القطع بالبلازما Auto CAD قطع أنواع من أشكال Auto CAD وقطع المواد المختلفة.تعمل هذه الأتمتة على تقليل الحاجة إلى التدخل اليدوي بشكل كبير، مما يؤدي إلى تقليل أوقات الإنتاج وزيادة الإنتاجية وتعزيز الاتساق في جودة الأجزاء.



كيف يعمل الأوتوكاد في ماكينة القطع بالبلازما CNC؟

يلعب AutoCAD دورًا حيويًا وتمكينيًا في تشغيل آلات القطع بالبلازما واللهب CNC، مما يجعل عملية التصنيع أكثر دقة وكفاءة وابتكارًا. وإليك كيفية عمل AutoCAD بسلاسة مع تقنيات القطع هذه لإضفاء الحيوية على التصميمات:



1. إنشاء التصميم
يمكّن برنامج AutoCAD المهندسين والمصممين من إنشاء رسومات تفصيلية ثنائية أو ثلاثية الأبعاد بدقة عالية. تعمل هذه التصميمات الرقمية كمخطط لعملية القطع. بفضل الواجهة- السهلة الاستخدام والأدوات القوية، يتيح AutoCAD الحرية الإبداعية والتحكم الدقيق في كل بُعد وزاوية.



2. إعداد الملف وتحويله
بمجرد اكتمال التصميم، يقوم AutoCAD بتصدير الرسومات إلى تنسيقات متوافقة مع برمجة CNC، مثل ملفات DXF أو DWG. تحتوي هذه الملفات على البيانات الهندسية الدقيقة اللازمة لآلة القطع لفهم الأشكال والمسارات التي يجب أن تتبعها.



3. توليد كود CNC
بعد ذلك، يقوم برنامج CAM (التصنيع بمساعدة الكمبيوتر-) المتخصص بأخذ ملفات AutoCAD المصدرة وترجمتها إلى كود G- - وهي اللغة التي تستخدمها آلات القطع بالبلازما واللهب CNC في التشغيل. يوجه هذا الكود الماكينات حول مسارات الحركة، وسرعات القطع، وارتفاعات الشعلة، مما يضمن أن كل قطع يتطابق تمامًا مع التصميم الأصلي.



4. القطع الدقيق
مع تحميل كود G-، تقوم آلة القطع بالبلازما أو اللهب CNC بتحريك الشعلة على طول المسار المبرمج. بفضل الرسومات الدقيقة من AutoCAD، تقوم الآلة بقطع الصفائح المعدنية بشكل نظيف وفعال، مما يقلل من النفايات ويزيد من الجودة.



5. التحسين والابتكار
تشجع مرونة AutoCAD على التحسين المستمر والتخصيص. يمكن للمصممين تعديل التصميمات بسهولة، وتحسين تخطيطات التداخل لتقليل استخدام المواد، وتجربة أشكال جديدة، ودفع حدود الإبداع في التصنيع.



باختصار، يعمل برنامج AutoCAD كقوة إبداعية ودليل دقيق يحول الأفكار إلى مكونات معدنية مقطوعة بخبرة. إن تكاملها مع آلات القطع بالبلازما واللهب CNC لا يؤدي إلى تبسيط عملية الإنتاج فحسب، بل يعزز أيضًا الابتكار والكفاءة والحرفية العالية الجودة-، مما يساهم بشكل إيجابي في الصناعات التحويلية الحديثة.

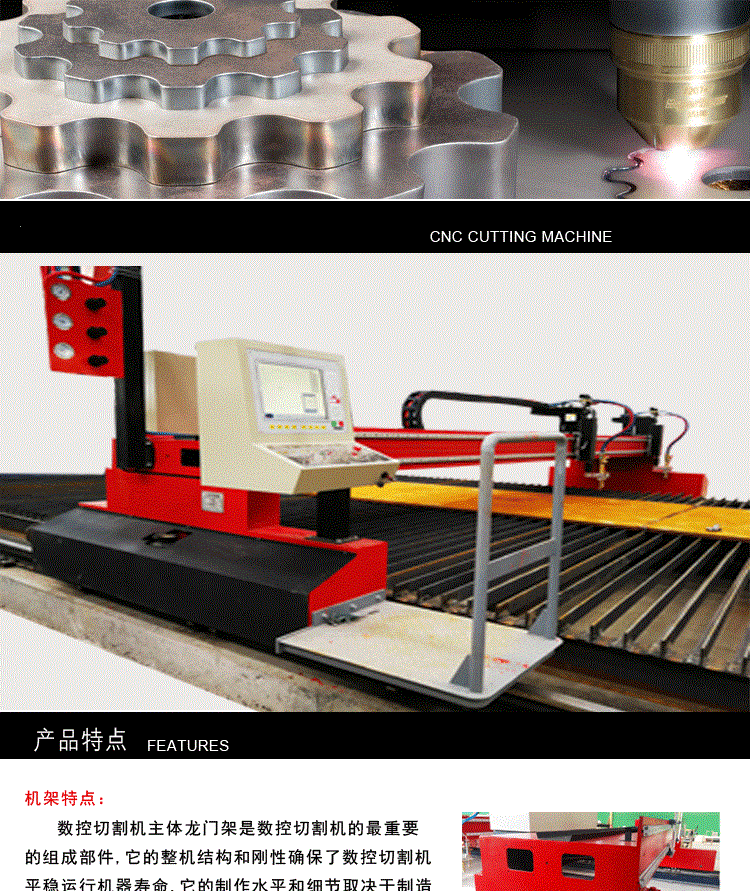

ماكينة القطع بالبلازما Auto Cad MS-GH

آلة القطع CNC العملاقة الثقيلة MS- GH من Hubei Meisar CNC هي آلة قطع بلازما Auto cad من النوع العملاقة، وهي تعتمد على رسومات Auto CAD لقطع البلازما، وتحتفظ الماكينة بمزايا منتج آلة القطع CNC العملاقة الأصلية، لتحسينها وتحسينها، والسعي لتحقيق جودة المنتج النبيلة والكمال؛ واهتموا بالبحث والتطوير والممارسات الجديدة في مجال حماية البيئة، وانتبهوا إلى استقرار المعدات والتشغيل المريح للاستخدام البشري.

من خلال الالتزام بالجودة العالية والتميز في عملية التصنيع منذ Meisar CNC، تعمل الآلة بسلاسة، ووظيفة التكوين غنية، لتحقيق كفاءة عالية، ودقة عالية، وموثوقية عالية لمعدات القطع الحرارية باستخدام الحاسب الآلي.

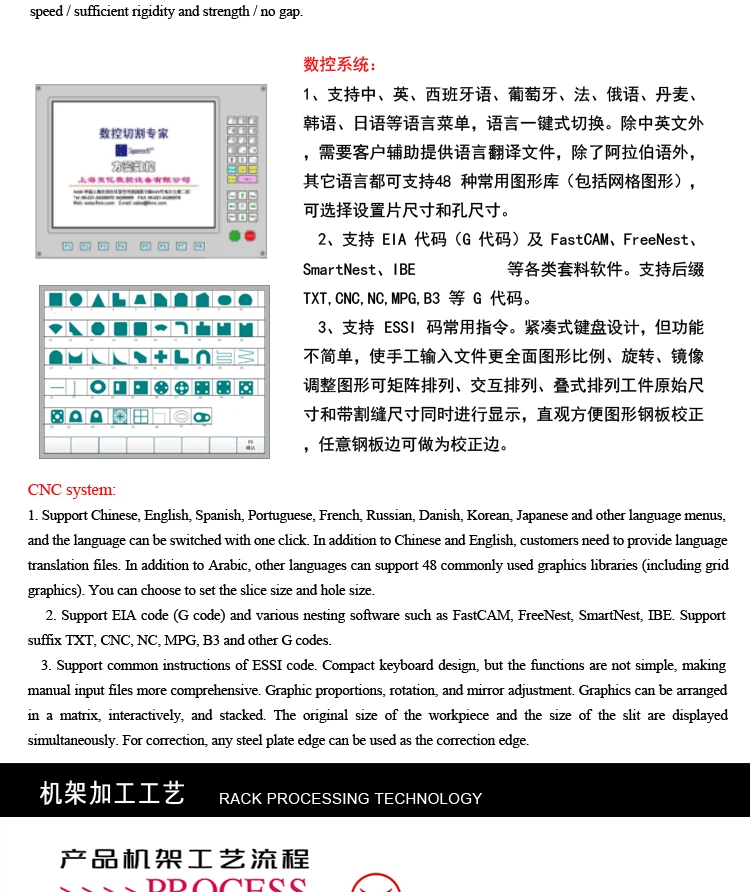

• آلة قطع البلازما الأوتوماتيكية cad آلة القطع CNC العملاقة MS - مقدمة نظام GH:

1. بالاعتماد على برنامج AutoCAD، يتم تغذية ملفات أشكال CAD.

2. الأجزاء وجزء الثقب بديل.

3. دعم برامج CAM المختلفة، مثل FastCAM، FreeNest، SmartNest، IBE.

4. تصميم لوحة المفاتيح مدمج وسهل إدخال الملفات.

5. الشكل له بعض العمليات مثل التناسب والتدوير والمرآة.

6. يمكن ترتيب الشكل في مصفوفة، أو تفاعل، أو أوضاع مكدسة.

7. يمكن تعديل اللوحة الفولاذية وفقًا لأي جانب فولاذي.

8. توفير واجهة USB أمامية لنسخ الملفات.

9. يمكن ترقية النظام عن طريق واجهة USB بسهولة، ونحن نقدم خدمة الترقية مدى الحياة...

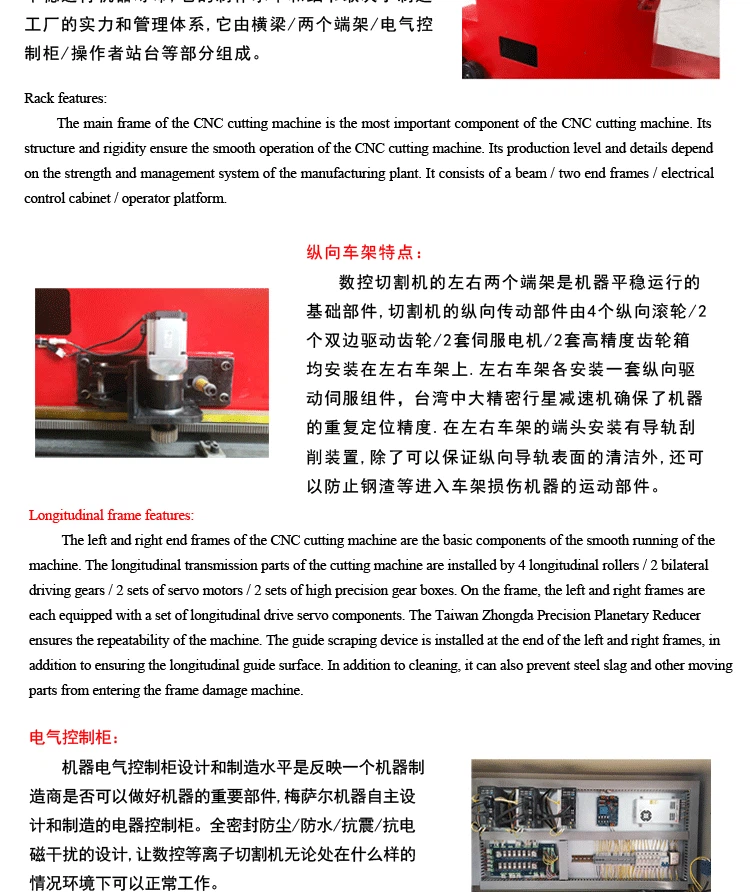

• آلة قطع البلازما الأوتوماتيكية CAD آلة القطع CNC العملاقة الثقيلة MS-هيكل GH:

1. يتم لحام الشعاع بواسطة لوحة فولاذية مصبوبة، ويتم قطع الشعاع بواسطة الليزر بالمعيار الوطني 8mm Q235.

2. يستخدم الجزء العلوي والخلفي من الشعاع لوحة فولاذية منحنية بزاوية 90 درجة، مما يجعل الجسم بالكامل أقل تشوهًا، ويزيد من الصلابة.

3. الجزء الأمامي من العارضة ملحوم بلوحة فولاذية 22 مم، ويتم معالجة السطح بالكامل باستخدام مسوي جسري لتقليل كمية التشوه للسطح بأكمله.

4. بعد لحام الماكينة بالكامل مع مرور الوقت، تتم معالجة إزالة الإجهاد-، تليها معالجة إزالة الصدأ السطحي.



• آلة القطع بالبلازما Auto cad آلة القطع CNC العملاقة MS-GH المواصفات العامة:

آلة قطع البلازما الأوتوماتيكية CAD آلة القطع بالبلازما واللهب العملاقة CNC MS-GH
عرض الشعاع (المحور X)	3.0m-8.0m
طول السكة (المحور Y)	6.0 م + (يمكن تطويلها)
عرض القطع الفعال	2.0m-7.0m
طول القطع الفعال	4.0 م + (يمكن تطويلها)
وضع القطع	اللهب و/أو البلازما
مواد القطع	سبائك الكربون الفولاذ المقاوم للصدأ والألمنيوم والزنك وما إلى ذلك
سمك قطع اللهب	5-300 ملم
سمك قطع البلازما	اعتمادا على مولد البلازما
سرعة القطع	0-6500 ملم في الدقيقة
عنصر اختياري	رأس قطع بلازما/لهب إضافي
	LGK-200IGBT، LGK-200H، LGK-300IGBT، هايبرثيرم MAXPRO200...



• آلة قطع البلازما الأوتوماتيكية CAD من النوع القنطري MS-عرض تفاصيل G:
