مكونات آلة القطع باللهب البلازما CNC

تأثير المكونات على آلات القطع بلهب البلازما CNC؟

تلعب مكونات آلة القطع بالبلازما واللهب CNC دورًا حيويًا في ضمان كفاءتها العالية ودقتها وأدائها العام.

يساهم كل جزء بشكل إيجابي في قدرة الماكينة على تقديم نتائج قطع ممتازة، مما يجعلها أداة لا غنى عنها في التصنيع والتصنيع الحديث.

أولا، وحدة تحكم CNCهو عقل الآلة، مما يسمح بالبرمجة الدقيقة وأتمتة مسارات القطع. يعزز هذا المكون الدقة والتكرار، مما يمكّن المستخدمين من إنتاج أشكال معقدة وتصميمات مفصلة بجودة متسقة. تعمل واجهته البديهية على جعل العمليات أكثر سلاسة وسهولة في الاستخدام-، مما يمكّن المشغلين من تحقيق الأداء الأمثل.

شعلة قطع البلازما واللهبهو مكون رئيسي آخر، مسؤول عن توليد -قوس البلازما عالي الحرارة الذي يخترق المعدن. تعمل تصميمات الشعلة المتقدمة على تحسين سرعة القطع وتقليل هدر المواد، مما يؤدي إلى زيادة الإنتاجية والفوائد الاقتصادية. تضمن متانة الشعلة وموثوقيتها تشغيلًا طويل الأمد-، مما يقلل من وقت التوقف عن العمل ويدعم العمل المستمر.

نظام الحركة، بما في ذلك المحركات وقضبان التوجيه,يدعم الحركة الدقيقة لرأس القطع. تتيح المكونات عالية الجودة-في هذا النظام حركة سلسة ودقيقة ومستقرة، وهو أمر ضروري لإنتاج حواف نظيفة وتفاصيل دقيقة. ويساهم تصميمها القوي أيضًا في إطالة عمر الماكينة وإنتاجها المتسق.

إمدادات الطاقة البلازما يوفر طاقة مستقرة وكافية لشعلة البلازما. يضمن مصدر الطاقة الذي يمكن الاعتماد عليه جودة القوس المتسقة، مما يؤثر بشكل مباشر على سلاسة القطع ودقته. تساهم إمدادات الطاقة الفعالة في توفير الطاقة والحفاظ على البيئة، بما يتماشى مع أهداف التصنيع المستدامة الحديثة.

وأخيرا، الجدول والإطارتوفر أساسًا متينًا للآلة بأكملها، مما يضمن الاستقرار أثناء التشغيل. طاولة مصممة جيدًا-تستوعب مجموعة متنوعة من أحجام المواد وأوزانها، مما يعزز تعدد الاستخدامات والراحة. يعمل الإطار القوي على تقليل الاهتزازات، مما يؤدي إلى تحسين دقة القطع وموثوقية الماكينة بشكل عام.

باختصار، كل مكون من مكونات آلة القطع بالبلازما واللهب CNC يؤثر بشكل إيجابي على وظائفها وفعاليتها. تعمل معًا على تمكين المستخدمين من تحقيق أداء قطع فائق، وتعزيز الإنتاجية، واستكشاف الإمكانيات الإبداعية بثقة، مما يؤدي إلى الابتكار والنجاح في صناعة تشغيل المعادن.

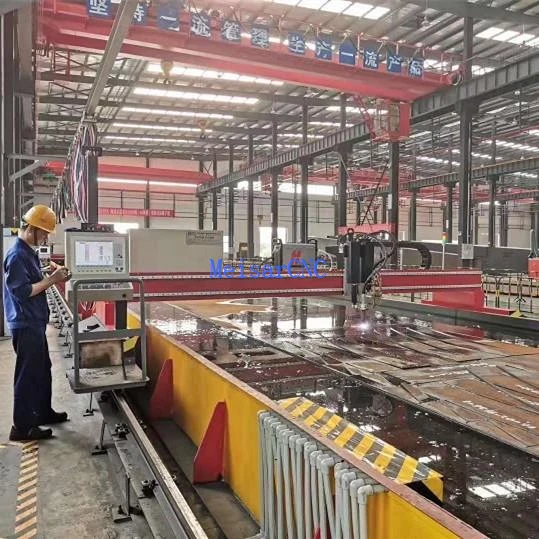

المكونات الرئيسية لآلة القطع باللهب بالبلازما CNC من Hubei Meisar CNC هي:

تنقسم المكونات الرئيسية لآلة القطع العملاقة CNC Hubei Meisar إلى ثلاث كتل: الهيكل الميكانيكي والمكونات الكهربائية للنظام وأجزاء النقل! وبشكل عام، فإن آلة القطع باللهب CNC التفصيلية ومكون آلة القطع بالبلازما CNC هما في الأساس نفس الشيء.

يتكون الهيكل الميكانيكي Hubei Meisar CNC بشكل أساسي من: الحامل (تركيبة اللحام)، والمقعد، والسكك الحديدية، وخزانة التحكم، والشعلة، وما إلى ذلك، وهذه المكونات عبارة عن أجزاء صلبة، بالإضافة إلى قطع ناقل الحركة والأجزاء الكهربائية للمكونات المهنية المعقدة نسبيًا.

• ميزات جسرية آلة القطع باللهب بالبلازما CNC:

1. هوبى ميسار CNC يعتمد هيكل اللحام الصندوقي، وتستخدم المادة ألواح فولاذية قياسية وطنية مقاس 8 مم بعد القطع بالليزر، ودقة عالية.

2. يستخدم السطح العلوي والخلفي للإطار آلة الثني لتقسيم القوس إلى 90 درجة، مما يزيد بشكل كبير من صلابة شعاع الماكينة بأكملها، ويطيل عمر الخدمة.

3. الجزء الأمامي من الإطار مزود بلوحة فولاذية 18 مم بعد اللحام مع كامل سطح المسوي، مما يقلل بشكل كبير من التشوه الكلي للآلة، ويحسن دقة الماكينة، والآلة بأكملها تتم عن طريق المعالجة الحرارية للتخلص من الإجهاد، مع صلابة جيدة، وليس تشوه، ودقة عالية، وخفيفة الوزن، وخصائص القصور الذاتي الصغيرة.

• ماكينة القطع باللهب بالبلازما CNC بنظام Meisar CNC وخاصية النقل:

1. إنه عقل قواطع CNC. يتم إصدار كافة الإشارات من خلال تعليمات نظام التحكم الرقمي؛ من خلال الإشارات الإلكترونية، يكون كل جزء نقل وجزء إلكتروني لبدء العمل أكثر نضجًا واستقرارًا، ولكن جزء فقط من ملحقات المصدر الإلكتروني سيكون مع استخدام الوقت؛ هناك خسارة معينة في الأرواح، لذلك هناك تكرار معين للاستبدال؛ انتبه إلى الخط والأعمال الكهربائية. صيانة وصلة خفيفة! انها مهمة جدا!

2. جزء ناقل الحركة: يشير إلى محرك القيادة وعلبة التروس وتشغيل رف التروس! بشكل عام، هذا الجزء مستقر نسبيًا ونادرًا ما يحدث خطأ! عادة ما يتم الاهتمام بالتشحيم والصيانة والجدولة المعتدلة لصيانة حالة الاحتكاك، يمكن أن يكون!

3. إطار القيادة الطولية Hubei Meisar CNC (إطار الدعم): الطرفان مجهزان بعجلة توجيه أفقية، والتي يمكنها ضبط درجة التثبيت اللامركزية في الجزء السفلي من إطار القيادة وذلك للحفاظ على الآلة بأكملها في اتجاه مستقر في الحركة. مجهزة بمجمعات غبار المسار، في أي وقت لكشط الحطام المتراكم على سطح الدليل.

4. محرك Hubei Meisar CNC الطولي والعرضي: جميعها لديها رفوف تروس دقيقة للقيادة. قم بتقاطع-سكة التوجيه باستخدام لوحة توجيه مرسومة بدقة على البارد-؛ الدليل الطولي هو سكة قطار من النوع -من خلال المعالجة الدقيقة؛ يستخدم جهاز التباطؤ مخفض تروس دقيقًا مستوردًا من تايوان-لضمان جودة القطع خلال نفس-قطع الاتجاه.

المواصفات الرئيسية لآلة قطع الشعلة بالبلازما CNC من Hubei Meisar:
