آلة قطع الأنابيب بالبلازما باستخدام الحاسب الآلي

الأنابيب المعدنية المستديرة واستخداماتها

تعتبر الأنابيب المعدنية مكونات أساسية في العديد من الصناعات بسبب متانتها وقوتها وتعدد استخداماتها. سواء في السباكة أو البناء أو التصنيع، تساعد الأنابيب المعدنية على نقل السوائل والغازات بأمان وكفاءة. فيما يلي عدة أنواع شائعة من الأنابيب المعدنية المستخدمة على نطاق واسع اليوم:



1. الأنابيب الفولاذية
الأنابيب الفولاذية معروفة بقوتها العالية ومتانتها. غالبًا ما يتم استخدامها في البناء ونقل النفط والغاز وأنظمة إمدادات المياه. تعد الأنابيب المصنوعة من الصلب الكربوني والأنابيب الفولاذية المجلفنة من الاختلافات الشائعة، حيث تحتوي الأنابيب المجلفنة على طلاء الزنك الواقي الذي يساعد على منع الصدأ والتآكل.



2. مواسير الفولاذ المقاوم للصدأ
توفر الأنابيب المصنوعة من الفولاذ المقاوم للصدأ مقاومة ممتازة للصدأ والتآكل، مما يجعلها مثالية للتطبيقات في مجال تجهيز الأغذية والصناعات الكيماوية والمنشآت الخارجية. كما أن مظهرها اللامع وطول عمرها يجعلها الاختيار المفضل في المشاريع المعمارية.



3. أنابيب النحاس
تشتهر الأنابيب النحاسية بموصليتها الحرارية الممتازة ومقاومتها للتآكل. يتم استخدامها على نطاق واسع في أنظمة السباكة والتدفئة والتبريد. الأنابيب النحاسية سهلة الثني والتركيب، مما يجعلها عملية للغاية في المباني السكنية والتجارية.



4. أنابيب الألمنيوم
تعتبر أنابيب الألومنيوم خفيفة الوزن ومقاومة للتآكل- مفضلة في التطبيقات التي يكون فيها الوزن أحد الاعتبارات، كما هو الحال في صناعات الطيران والسيارات والصناعات البحرية. وتضمن قدرتها على تحمل البيئات القاسية أداءً طويل الأمد-.



5. مواسير الحديد الزهر
لقد كانت أنابيب الحديد الزهر خيارًا موثوقًا به لأنظمة الصرف الصحي والصرف الصحي لسنوات عديدة. إن متانتها وخصائصها-تخفيف الضوضاء تجعلها مفيدة بشكل خاص في المباني الكبيرة ومشاريع البنية التحتية.



يتمتع كل نوع من الأنابيب المعدنية بمزايا فريدة، مما يتيح للمهندسين والبنائين اختيار أفضل الحلول لاحتياجاتهم الخاصة. ويضمن الابتكار المستمر في تصنيع الأنابيب المعدنية أن تظل هذه المواد حيوية في إنشاء أنظمة آمنة وفعالة ومستدامة للمستقبل.



طرق قطع الأنابيب المعدنية المستديرة:

يعتمد اختيار طريقة القطع الصحيحة على نوع المادة وسمكها ومتطلبات الدقة والأدوات المتاحة. دعونا نستكشف بعض طرق القطع الفعالة:

1. منشار القطع- (منشار القطع)
مثالية لإجراء عمليات قطع سريعة ومستقيمة،-تعد مناشير القطع أدوات يمكن الاعتماد عليها وتعمل بشكل جيد مع دوائر الفولاذ الكربوني والألومنيوم. استخدام الشفرة الصحيحة يضمن الحد الأدنى من هدر المواد.



2. القطع بالليزر
للحصول على قطع دقيقة ومعقدة للغاية، يعد القطع بالليزر خيارًا ممتازًا. إنه يوفر حواف ناعمة مع الحد الأدنى من التشوه الحراري، وهو مفيد بشكل خاص للفولاذ المقاوم للصدأ والدوائر المعدنية الرقيقة.

3. القطع بالبلازما واللهب
يعتبر القطع بالبلازما فعالاً في عمليات القطع السريعة والدقيقة، خاصة على الحلقات الفولاذية السميكة. فهو يوفر سرعة ممتازة وجودة حافة ممتازة، مما يجعله مناسبًا في البيئات الصناعية.



4. المنشار اليدوي
بالنسبة للمهام الأصغر أو الأقل تكرارًا، توفر الأدوات اليدوية مثل المناشير أو قواطع الأنابيب المتخصصة تحكمًا جيدًا وقدرة على تحمل التكاليف. إنها مثالية للتعديلات السريعة أو النماذج الأولية.



التأثير الإيجابي لاختيار طريقة القطع الصحيحة

يؤدي اختيار تقنية القطع المناسبة إلى تعزيز الإنتاجية والحفاظ على المواد، مما يساهم في عمليات التصنيع المستدامة. تعمل القطع عالية الجودة- على تقليل الحاجة إلى عمليات تشطيب إضافية، مما يوفر الوقت والموارد. ومع التقدم في تكنولوجيا القطع، يمكن تشكيل الدوائر المعدنية بدقة لا تصدق، مما يمكّن المهندسين والحرفيين من الابتكار وتنفيذ مشاريعهم بكفاءة.

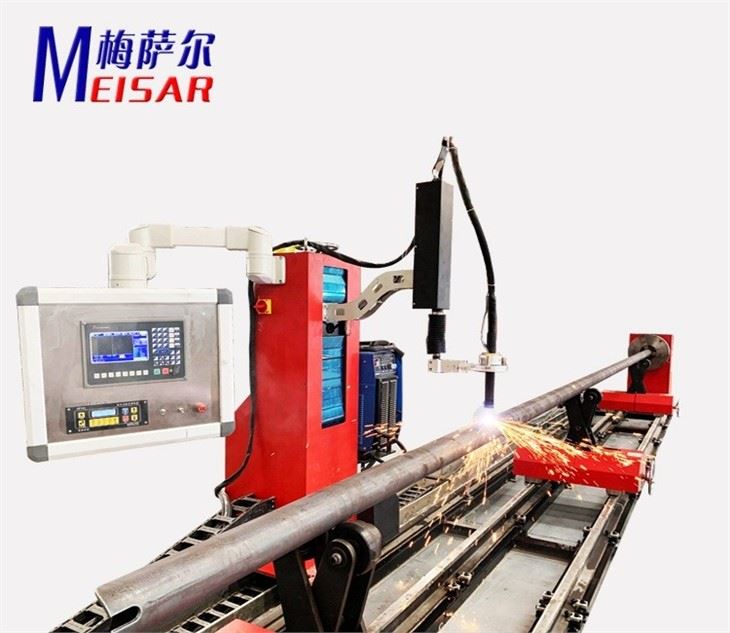

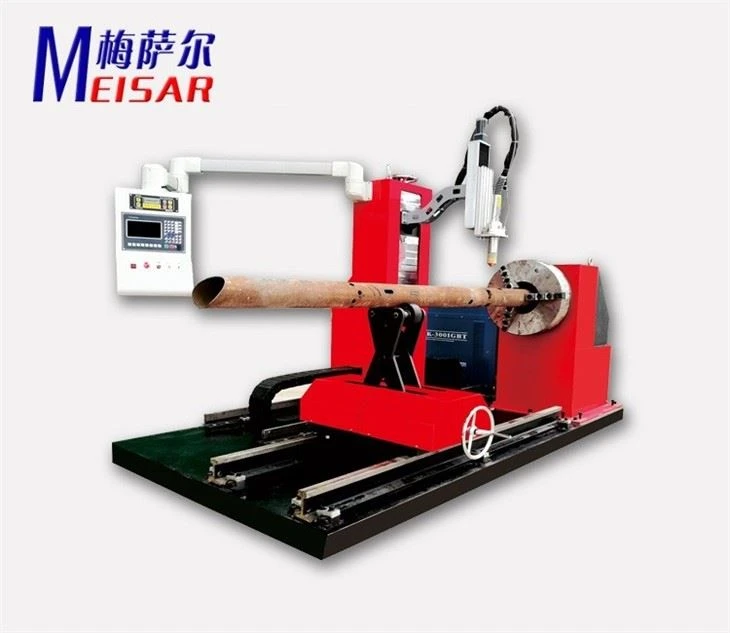

آلة قطع الأنابيب بالبلازما باستخدام الحاسب الآلي MS-T32

الMS-T32 ماكينة قطع البلازما للأنابيب باستخدام الحاسب الآلي، تم تصنيعها بواسطة شركة Hubei Meisar CNC Technology Co.,Ltd، للقطع الدقيق للأنابيب المعدنية المستديرة. توفر هذه الآلة حلول CNC فعالة وطرق قطع البلازما/اللهب لإنشاء ملفات تعريف التقاطع، مما يجعلها مثالية لتطبيقات مثل تصنيع الجمالون وقطع القنوات. بفضل إمكانيات القطع الدقيقة، فإنه يبسط عمليات اللحام ويقلل من تكاليف اللحام.



• آلة قطع الأنابيب بالبلازما باستخدام الحاسب الآلي MS-T32مقدمة عامة والمواصفات:

نوع الأنابيب: أنابيب الصلب المستديرة.

لمحات الأنابيب: يدعم الأشكال المختلفة على طول منتصف أو أطراف الأنابيب الفولاذية: الخطوط المتقاطعة والخطوط والثقوب والمربعة وغيرها من أي نوع.

محاور التحكم: 3 محاور مع 2 محور ربط.

قطر الأنبوب: 30-1000 مم (قابل للتخصيص).

القطع المائل: غير متوفر.

طريقة القطع: بلازما.

طول الأنبوب: أكبر من أو يساوي 1 متر.

طريقة لقط: تشاك.



• آلة قطع الأنابيب بالبلازما باستخدام الحاسب الآلي MS-T32الميزات الهيكلية المتقدمة:

هيكل متكامل: يتم تثبيت جميع القضبان على منصة حديدية ثابتة، مما يلغي الحاجة إلى قواعد إضافية أو منصات قطع، ويضمن الدقة والثبات على المدى الطويل-.

قطر الأنبوب متعدد الاستخدامات: مناسب للأنابيب بأقطار تتراوح من 30 إلى 1000 مم.

-مكونات عالية الجودة: تتميز بأدلة خطية من تايوان، وقضبان قطار من فئة 24 كجم، وأنظمة رف وترس G6، بالإضافة إلى محركات مؤازرة باناسونيك القوية وعلب التروس الكوكبية من أجل نقل دقيق ومستقر.

التحكم في ارتفاع الشعلة: مجهزة بوحدة تحكم في ارتفاع الشعلة اللولبية الكروية لتعزيز الدقة والسلامة.

وحدة تحكم CNC منفصلة: يوفر التشغيل الآمن وسهولة الصيانة.



• آلة قطع الأنابيب بالبلازما باستخدام الحاسب الآلي MS-T32 حجم الأنبوب العادي المناسب (القطر) بالبوصة والملم المتري:

حجم الأنبوب الاسمي	القطر الاسمي	حجم الأنبوب الاسمي	القطر الاسمي
مصادر القدرة النووية (بوصة)	DN (مم)	مصادر القدرة النووية (بوصة)	DN (مم)
1/8	6	20	500
1/4	8	22	550
3/8	10	24	600
1/2	15	26	650
3/4	20	28	700
1	25	30	750
1 ¼	32	32	800
1 ½	40	36	900
2	50	40	1000
2 ½	65	42	1050
3	80	44	1100
3 ½	90	48	1200
4	100	52	1300
5	125	56	1400
6	150	60	1500
8	200	64	1600
10	250	68	1700
12	300	72	1800
14	350	76	1900
16	400	80	2000

* يمكن تخصيص قطر الأنبوب المستدير الذي يزيد عن 1000-2000 مم (تحتاج إلى ذلك).
