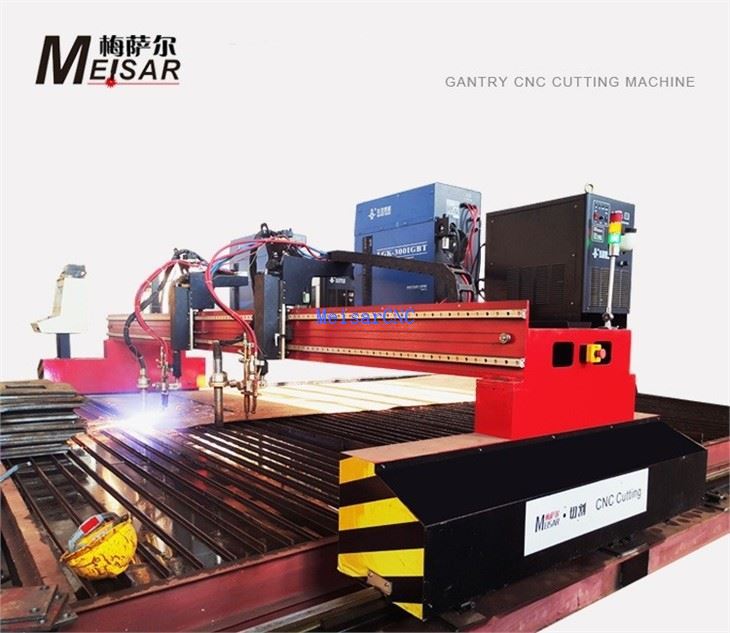

آلة قطع الأنابيب المستطيلة باستخدام الحاسب الآلي الصناعية: دليل الهندسة والاختيار
يجب أن تحافظ أداة القطع بالليزر ذات الأنبوب المستطيل -للخدمة الشاقة على الصلابة في ظل القصور الذاتي الدوراني العالي. تستخدم هذه المنصة طبقة فولاذية ملحومة ثقيلة-مخففة الضغط ومُلدنة بدرجة 600 للتخلص من ضغوط اللحام الداخلية.
|
المعلمة التقنية |
التكوين القياسي |
تكوين للخدمة الشاقة- |
|
أقصى حجم مستطيل |
150 × 150 ملم إلى 220 × 220 ملم |
ما يصل إلى 300 × 300 مم (مخصص حتى 500 مم) |
|
أقصى طول للأنبوب |
6000 ملم (التغذية القياسية-بوصة) |
9,000 ملم - 12,000 ملم |
|
خيارات طاقة الليزر |
3,000 واط - 6,000 واط (IPG / Raycus) |
8,000 واط - 20,000 واط (جدار سميك عالي الطاقة-) |
|
سمك الجدار الأقصى |
الصلب الكربوني: حتى 25 ملم |
الصلب الكربوني: حتى 50 ملم |
|
سرعة الدوران |
ظرف هوائي 120 دورة في الدقيقة |
ظرف مؤازر بعزم دوران عالي يبلغ 140 دورة في الدقيقة- |
|
الدقة الموضعية |
+/-0.03 مم/م |
+/-0.02 مم/م |
نظام القيادة:تعمل ظرفات أمامية وخلفية تعمل بالهواء المضغوط -مؤازرة مزدوجة على التخلص من سوط المواد أثناء الدوران-بسرعة عالية. يضمن ناقل الحركة الحلزوني المسنن والترس على المحور Y- عدم حدوث أي رد فعل عكسي.
تتبع التماس:يستشعر رأس القطع ذو التركيز البؤري التلقائي السعوي تنوعات السطح في الوقت الفعلي، مما يمنع تعطل الفوهة في الأنابيب المستطيلة الملتوية أو الملفوفة.
اختيار المنتج: مطابقة مواصفات الماكينة مع متطلبات الإنتاج
يؤدي تحديد النموذج الصحيح إلى منع الاختناقات في سير عملك. قم بتقييم متطلبات متجرك مقابل هذه المعلمات:
مزيج المواد وسمك الجدار:
إذا كان المزيج الخاص بك عبارة عن فولاذ كربوني في الغالب أقل من 10 مم، فإن مصدر 3 كيلو واط إلى 4 كيلو واط يزيد من سرعة القطع. تتطلب معالجة الأنابيب الهيكلية التي يزيد طولها عن 16 مم 10 كيلو وات+ لاستخدام الأكسجين-القطع الطارد للحرارة بشكل فعال بدون استدقاق.
أتمتة التحميل:
بالنسبة للمزيج- العالي، والتشغيل بالحجم المنخفض-، يعمل التحميل الجانبي شبه التلقائي - على تقليل وقت الإعداد. بالنسبة للإنتاج بكميات كبيرة- (على سبيل المثال، إطارات المقطورات)، تقوم اللوادر الهوائية ذات الحزمة الكاملة- بتغذية المخزون الخام بشكل مستمر دون تدخل المشغل.
التقليل من نفايات الذيل:
تحقق من الحد الأدنى لطول خردة مخزون ذيل الجهاز-. يعمل التتبع الهوائي المتقدم على تقليل الخردة المتبقية إلى 50 - 100 مم، مما يوفر المواد الخام الهيكلية باهظة الثمن خلال الورديات السنوية.
توافق التطبيقات والمواد
تقوم هذه المنصة بمعالجة الملفات الهيكلية عبر قطاعات صناعية متعددة دون تغييرات في الأدوات الميكانيكية:
• المواد: الفولاذ الكربوني، الفولاذ المقاوم للصدأ (304/316)، سبائك الألومنيوم، الفولاذ المجلفن، النحاس، والزوايا/القنوات الهيكلية.
• الأشكال الهندسية الشائعة: الأنابيب المستطيلة، والأنابيب المربعة، والأنابيب البيضاوية المسطحة، والمقاطع المثلثة، والكمرات H/I.
تطبيقات الصناعة:
• المركبات التجارية والمقطورات: تصنيع أعضاء الهيكل المتقاطعة والإطار المستطيل يتطلب تحديد فترات زمنية محددة وتخفيفًا دقيقًا.
• البناء والسقالات: الأعمدة الحاملة ذات-قوة تحميل عالية-تتطلب قطعًا عموديًا نظيفًا وخاليًا من الشوائب لخلايا اللحام الآلية الآلية.
• المعدات الزراعية: أذرع الرافعة الهيكلية الثقيلة وإطارات الدعم-.
-دراسة حالة التصنيع العالمي الحقيقي
ملف العميل:شركة تصنيع مقطورات تجارية متوسطة الحجم -مقرها في الغرب الأوسط بالولايات المتحدة الأمريكية.
تحدي الإنتاج:اعتمد المصنع سابقًا على المناشير الشريطية ومحطات الحفر اليدوية لأنابيب الهيكل المستطيلة (120 × 60 × 6 مم من الفولاذ الكربوني)، مما أدى إلى اختناق كبير في التصنيع وعمالة تركيب ثانوية عالية.
تطبيق:تم تركيب آلة قطع الأنابيب المستطيلة CNC المجهزة بمصدر ليزر بقدرة 6 كيلو وات وتحميل الحزمة تلقائيًا.
النتائج التي تم التحقق منها:
• يتم الآن قطع المقابس المتقاطعة وفتحات الفتحات في عملية واحدة تلقائية، مما يؤدي إلى مضاعفة إجمالي الإنتاجية ثلاث مرات لإعداد إطار الهيكل.
• تم تقليل وقت الطحن والتركيب اليدوي الثانوي بنسبة 75%، مما يسمح للعميل بإعادة تعيين 3 مشغلي تجميع لخلايا اللحام.
• أدى تحسين تداخل CAD/CAM إلى خفض معدل خردة الأنابيب الإجمالي بنسبة 11.5%.
التحقق من المورد: التصنيع ومراقبة الجودة
تقييم إمكانات التصنيع من خلال معايير-المتجر التي يمكن التحقق منها بدلاً من المطالبات الترويجية:
تصنيع السرير:يتم طحن أسِرَّة الماكينة على مركز طحن جسري ذي 5 محاور في إعداد واحد لضمان المحاذاة المتوازية لقضبان التوجيه الخطية في حدود 0.02 مم.
الصلب الهيكل:يخضع كل إطار ملحوم لاختبار تحليل العناصر المحدودة (FEA) قبل التلدين الحراري لمنع التشويه تحت الأحمال الديناميكية.
مراقبة الجودة والاختبار:
معايرة مقياس التداخل بالليزر لدقة تحديد موضع المحور.
اختبار التشغيل الجاف المستمر لمدة 72-ساعة تحت أقصى تسارع (1.5 جيجا) قبل وضع الصندوق.
المخططات الكهربائية القياسية المتوافقة مع أقفال السلامة CE / UL.
إطار قرار الشراء وعائد الاستثمار
يعتمد مبرر CapEx لليزر الأنبوبي الآلي على التخلص من العمليات الثانوية:
تخفيض العمالة:يحل محل النشر التقليدي والحفر والتعامل اليدوي. ماكينة واحدة تحل محل ما يصل إلى 4 محطات إعداد يدوية.
كفاءة التعشيش:يقوم برنامج CAD/CAM المتداخل (على سبيل المثال، TubePro / CypTube) بحساب إستراتيجيات قطع الخطوط المشتركة الأمثل-، مما يقلل من هدر المواد بنسبة 8% إلى 15%.
تقليل وقت التوقف عن العمل:يمكن تبديل فكوك ظرف الظرف الهوائية المعيارية في أقل من 15 دقيقة لأحجام الأنابيب المختلفة، مما يقلل من خسائر التغيير.
الأسئلة الشائعة الفنية للمشترين B2B
س: كيف يمنع النظام خدش الأنابيب المستطيلة المصنوعة من الفولاذ المقاوم للصدأ أو الألومنيوم المصقولة؟
ج: تستخدم خراطيش الهواء فكوكًا غير قابلة للتشوه من مادة البولي يوريثين أو-ألمنيوم ذات قبضة ناعمة مصممة خصيصًا لتتوافق مع مقاطع الأنبوب. بالإضافة إلى ذلك، فإن دعامات الأسطوانة الهوائية تتبع طول الأنبوب، مما يمنع سحب السطح على قاعدة الآلة أثناء التغذية.
س: ما هو الحد الأقصى لسعة الوزن للودر المجمع القياسي؟
ج: تتعامل رافعات الحزم القياسية مع ما يصل إلى 2500 كجم إلى 4000 كجم من مخزون المواد الخام، اعتمادًا على طراز الماكينة. يصل حجم اللوادر الصناعية-الثقيلة إلى 6000 كجم للمقاطع الهيكلية ذات الجدران السميكة-.
س: كيف يتم التعامل مع القطع المائل أو الوصلات الميترية على الأنابيب المستطيلة؟
ج: تنفذ النماذج القياسية قطعًا متعامدًا بزاوية 90-درجة وتخريمًا معقدًا للثقوب-. بالنسبة للإطارات الهيكلية التي تتطلب تحضيرات لحام متعددة المحاور، يقوم رأس القطع المخروطي الاختياري ذو 5 محاور بتنفيذ عمليات قطع زاوية من -45 درجة إلى +45-درجة في مسار واحد.
س: ما هي تنسيقات ملفات CAD/CAM التي يتم استيرادها مباشرة إلى نظام التحكم؟
ج: يقوم النظام أصلاً باستيراد ملفات .step و.iges و.dxf و.sldprt. يقوم برنامج التداخل تلقائيًا باستخراج مسارات القطع، وحلقات الزاوية، ومعلمات قطع الخطوط - الشائعة.
طلب الاقتراح الفني واختبار العينة
قم بتقييم سرعة القطع وجودة الحافة بناءً على مواصفات ملف التعريف الخاص بك. أرسل متطلباتك أدناه للحصول على دورة كاملة لتقرير استخدام-الوقت والمواد-.
(ملاحظة مشرف الموقع:قم بتنفيذ نموذج واضح وعالي التباين-لالتقاط العملاء المحتملين هنا مع الحقول التالية)
البريد الإلكتروني للشركة:[إدخال النص]
أبعاد الأنبوب (على سبيل المثال، 150 × 150 مم):[إدخال النص]
أقصى سمك للجدار والمواد:[إدخال النص]
رسومات CAD (.DXF، .STEP):[ زر التحميل ]
[زر:احصل على دورة مجانية-تقرير الوقت والاقتباس ]
