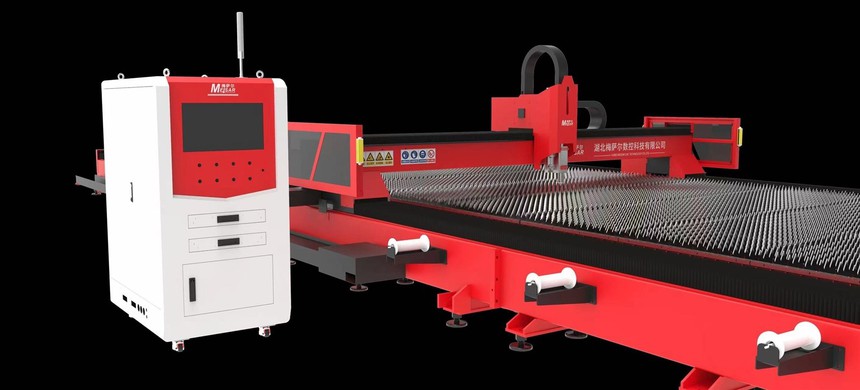

آلة القطع بالليزر CNC ذات التوجيه الخطي الأرضي MS-LG، كما اسمها، تختلف عن معظم آلات القطع بالليزر التي تحتوي على طاولة تثبيت أو طاولة تبادل؛ آلة القطع CNC بألياف الليزر ذات التوجيه الخطي الأرضي MS-LG لا تقدم طاولة ثابتة. توفر آلة القطع بالليزر CNC ذات التوجيه الخطي الأرضي إطارًا مقسمًا وطاولة قطع؛ بهذه الطريقة، يصبح إطار الآلة غير محدود ويمكن تصنيع طاولة القطع في الموقع.
- آلة القطع بالليزر CNC ذات التوجيه الخطي الأرضي MS- التكوين والمواصفات LG:
| إعدادات | سلسلة العملاقة |
| مضاعفات | اليابان باناسونيك 2.9 كيلوواط*2+1.5كيلوواط*1+0.4كيلوواط*1 |
| نظام | FSCUT12000-FSCUT20000 أو |
| مخفض التروس | شيمبو |
| الارشادات الخطية | هيوين45-25 |
| خزانة التحكم الكهربائية | خزانة التحكم الكهربائية المستقلة |
| مصدر الليزر والطاقة | 12000-60000 واط رايكوس/ماكس أو |
| رف | أبيكس6 |
| الشعاع | صب الصلبة الثقيلة |
| سرير الآلة | سرير آلة الصب |
| نطاق عرض القطع | 2.0m-10.0m |
| نطاق طول القطع | 6m-30.0m |
| سمك القطع | الفولاذ الطري أقل من أو يساوي 50 مم، الفولاذ المقاوم للصدأ أقل من أو يساوي 25 مم أو حسب الطلب |
| سرعة التشغيل (الحد الأقصى) | 80000 مم/دقيقة |

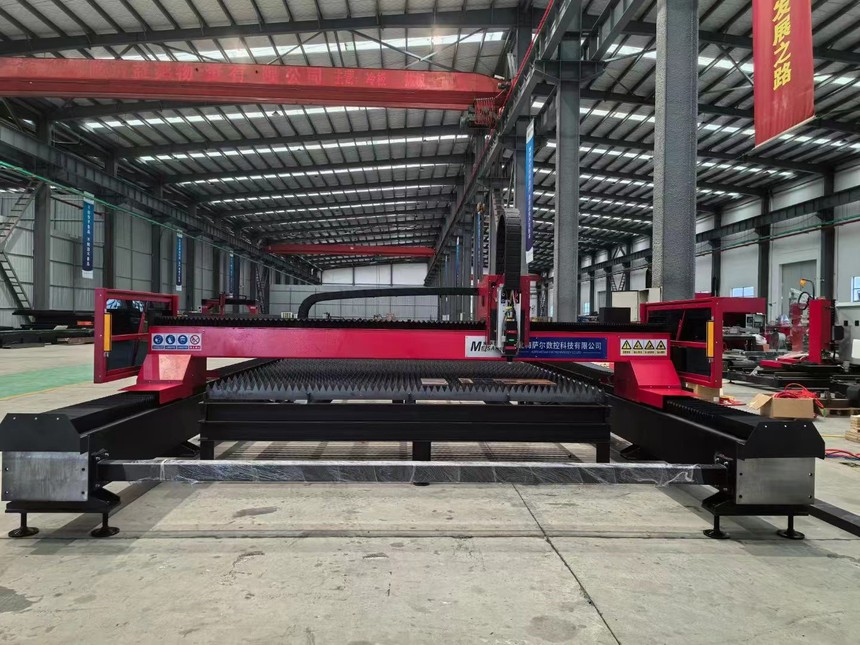

- آلة القطع بالليزر ذات التوجيه الخطي الأرضي باستخدام الحاسب الآلي MS-LG الهيكل:
- كما هو مذكور أعلاه، يمكن أن تكون مساحة القطع 3500 مم * 14000 مم فعالة أو حسب الطلب.
- آلة قطع CNC بألياف الليزر ذات التوجيه الخطي الأرضي MS-LG لا تعني ضعف الدقة، حيث يتم تصنيع إطارها وفقًا لمعايير الفضاء الجوي ويتم تشكيله من خلال قالب بثق بالضغط يبلغ 4300 طن، وبعد معالجة الشيخوخة، يمكن أن تصل قوتها إلى 6061 T6 وهي أقوى قوة بين جميع الجسور، ومقاومة التآكل، ومضادة-الأكسدة، وكثافة منخفضة.

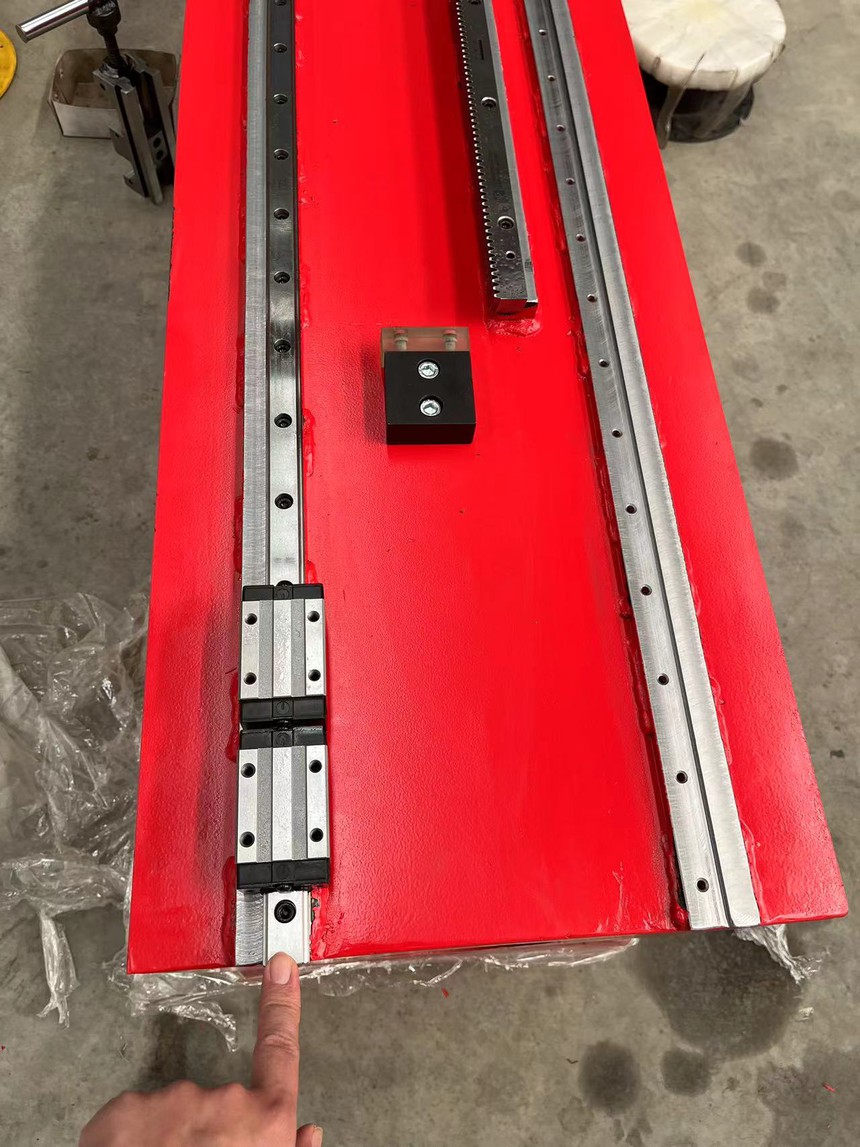

- وفي الوقت نفسه، جميع عوارض وقضبان الإطار مزودة بقضبان توجيه خطية من Hiwin رقم 40، ورف متحيز وترس، ولهذا السبب أيضًا تم تسمية آلة القطع بالليزر CNC ذات التوجيه الخطي الأرضي.
- يعتمد هيكل إطار القنطرية على هيكل قرص العسل المعدني للطائرة، والذي يتم لحامه بواسطة عدد من الأنابيب المستطيلة. يتم ترتيب أدوات التقوية داخل الأنابيب لزيادة قوة وقوة الشد للسرير. كما أنها تزيد من مقاومة وثبات حاجز التوجيه لتجنب تشوه السرير بشكل فعال.
- قوة عالية وثبات وقوة شد، مما يضمن 20 عامًا من الاستخدام دون تشويه؛
- سمك جدار الأنبوب المستطيل 10 ملم، ووزنه 4500 كجم.
- مع طاولة القطع المقسمة، ليس لديك أيضًا أي قيود على سعة التحميل.
- مزايا آلة القطع بالليزر CNC ذات الدليل الخطي الأرضي
- التمايز الهيكلي الفريد
على عكس ماكينات القطع بالليزر التقليدية المزودة بطاولات ثابتة أو قابلة للتبديل، فإن ماكينة القطع بالليزر CNC ذات التوجيه الخطي الأرضي (موديل MS-LG) تتخلى عن تصميم الطاولة التقليدية المتكاملة. بدلاً من ذلك، فهي تستخدم هيكل إطار منقسم- يتكون من إطار آلة منفصل وطاولة قطع. يتخطى هذا التصميم الثوري القيود المكانية-بينما يحافظ إطار الماكينة على الأبعاد المعيارية القياسية، ويمكن تصنيع طاولة القطع بشكل مخصص-في-الموقع وفقًا لاحتياجات الإنتاج المحددة، مما يتيح التكيف المرن مع حجم قطعة العمل وتخطيط ورشة العمل.
- مزايا التصميم الأساسية
1. نطاق معالجة غير محدود
ومن خلال فصل الإطار عن طاولة القطع، يزيل طراز MS-LG قيود الحجم التي تفرضها الجداول الثابتة. بالنسبة لقطع العمل كبيرة الحجم (على سبيل المثال، الألواح الفولاذية الكبيرة والمكونات الهيكلية)، يمكن تمديد طاولة القطع أو تعديلها مباشرة في موقع الإنتاج، مما يدعم أطوال المعالجة التي تتجاوز 10 أمتار دون المساس بالدقة.
2. تعزيز القدرة على التكيف مع الموقع
تصميم الانقسام يقلل بشكل كبير من تعقيد التثبيت. يتطلب إطار الماكينة،-الذي تم تجميعه مسبقًا في المصنع، حدًا أدنى من التعديل في-الموقع، بينما يتم إنشاء طاولة القطع باستخدام مواد محلية وتخصيصها بما يتناسب مع مساحة أرضية ورشة العمل وسعة تحمل الحمولة-. تعتبر هذه الميزة ذات قيمة خاصة عند إعادة تأهيل خطوط الإنتاج الحالية أو العمل في بيئات صناعية محصورة.
3. التكلفة-قابلية التوسع الفعالة
يؤدي تصنيع الطاولات في-الموقع إلى تقليل تكاليف النقل للمعدات الكبيرة وتجنب التحديات اللوجستية المرتبطة بالطاولات المدمجة كبيرة الحجم. بالإضافة إلى ذلك، يمكن تحقيق التوسع في الإنتاج المستقبلي ببساطة عن طريق توسيع طاولة القطع، مما يلغي الحاجة إلى استبدال الماكينة بالكامل وتقليل-استثمار رأس المال طويل الأجل.
- المبدأ التشغيلي
يضمن نظام التوجيه الخطي الأرضي حركة عالية الدقة-لرأس القطع بالليزر على طول الإطار المقسم، بينما توفر طاولة القطع المصممة بشكل مستقل دعمًا ثابتًا لقطع العمل. يعمل هذا الفصل بين أنظمة الحركة والدعم على تقليل تداخل الاهتزاز، والحفاظ على دقة القطع (عادةً ±0.1 مم/م) حتى بالنسبة لتكوينات الطاولة الممتدة. يقوم نظام التحكم CNC بتنسيق حركة الإطار وموضع الطاولة بسلاسة، مما يضمن التشغيل المتزامن عبر منطقة المعالجة بأكملها.
- سيناريوهات التطبيق
يتفوق هذا التصميم في الصناعات التي تتطلب قطعًا كبيرًا-للتنسيقات، مثل:
تصنيع الآلات الثقيلة (مثل العوارض الهيكلية ومكونات الهيكل)؛
بناء السفن والهندسة البحرية (ألواح الهيكل، وأجزاء المنصات البحرية)؛
معالجة فولاذ البناء (مقاطع الطول-المخصصة، والأعمال المعدنية المعمارية)؛
قطاعات الطاقة المتجددة (أبراج توربينات الرياح، إطارات الألواح الشمسية)؛
من خلال إعطاء الأولوية للقدرة على التكيف وقابلية التوسع في الموقع-، تعيد آلة القطع CNC بألياف الليزر ذات التوجيه الخطي تعريف المرونة في المعالجة الصناعية بالليزر، مما يوفر حلاً فعالاً من حيث التكلفة-للمؤسسات ذات متطلبات الإنتاج المتنوعة أو المتطورة.
اكتسبت أجهزة الليزر الليفية اعترافًا واسع النطاق بسرعة في صناعة تكنولوجيا الليزر نظرًا لميزاتها الاستثنائية وأدائها المتميز. بالمقارنة مع أنواع الليزر الأخرى، توفر ألياف الليزر العديد من المزايا التي تجعلها خيارًا مثاليًا لمجموعة متنوعة من التطبيقات. فيما يلي نظرة عامة إيجابية على الميزات الرئيسية التي تميز ألياف الليزر:
1. الكفاءة العالية:
تتميز أجهزة ليزر الألياف بكفاءة كهربائية-إلى-بصرية ملحوظة. وهذا يعني أنها تحول المزيد من طاقة الإدخال إلى مخرج ليزر قابل للاستخدام، مما يؤدي إلى توفير الطاقة وتقليل تكاليف التشغيل. وتتفوق كفاءتها على العديد من أنواع الليزر التقليدية، مما يجعلها صديقة للبيئة وفعالة من حيث التكلفة-.
2. جودة شعاع ممتازة:
يسمح هيكل الألياف الفريد لأشعة الليزر الليفية بإنتاج حزم ذات جودة وسطوع فائقين. وينتج عن ذلك قطع ولحام ووضع علامات ونقش دقيق وعالي الدقة-، مما يؤدي إلى تحسين الإنتاجية العامة وجودة العمل.
3. تصميم مدمج وقوي:
على عكس أنظمة الليزر الضخمة، فإن ليزر الألياف مدمج وخفيف الوزن. يساهم تركيبها-الصلب وعدم وجود مرايا أو عدسات دقيقة في تحقيق موثوقية عالية وعمر خدمة طويل. تتيح هذه المتانة لليزر الليفي العمل بشكل متسق في البيئات الصناعية المختلفة.
4. متطلبات الصيانة المنخفضة:
تتطلب أجهزة الليزر الليفية الحد الأدنى من الصيانة نظرًا لتجويف الألياف الضوئية المحكم وقدرتها على مقاومة التلوث واختلال المحاذاة. وهذا يقلل من وقت التوقف عن العمل ونفقات الصيانة، مما يسمح للمشغلين بالتركيز على زيادة الإنتاج إلى الحد الأقصى.
5. التنوع:
تتميز ليزرات الألياف بأنها قابلة للتكيف بدرجة كبيرة ويمكن أن تعمل بكفاءة عبر مواد مختلفة بما في ذلك المعادن والبلاستيك والمواد المركبة. تتيح لهم المجموعة الواسعة من خيارات الطاقة وتنسيقات النبض تلبية احتياجات التصنيع والبحث المتنوعة.
6. سرعات معالجة سريعة:
بفضل قوتها القصوى العالية وقابلية تركيز الشعاع الممتازة، تعمل ليزرات الألياف على تسهيل سرعات معالجة أسرع. وهذا يعزز معدلات الإنتاج ويساعد الشركات على تحقيق إنتاجية أعلى دون المساس بالدقة.
7. كفاءة الطاقة والصداقة للبيئة:
من خلال استهلاك طاقة أقل وتوليد حرارة أقل، تساهم ألياف الليزر في عمليات تصنيع أكثر مراعاة للبيئة. وتتوافق عملياتها الفعالة في استخدام الطاقة- مع أهداف الاستدامة، مما يدعم النمو الصناعي-المراعي للبيئة.
باختصار، تتألق أجهزة ليزر الألياف كتقنية رائدة بفضل كفاءتها العالية وجودة شعاعها الممتازة ومتانتها وتعدد استخداماتها وفوائدها-الصديقة للبيئة.
