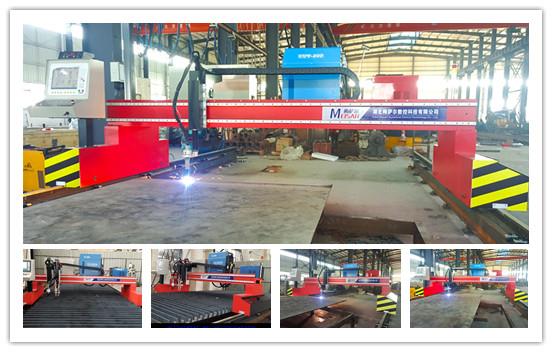

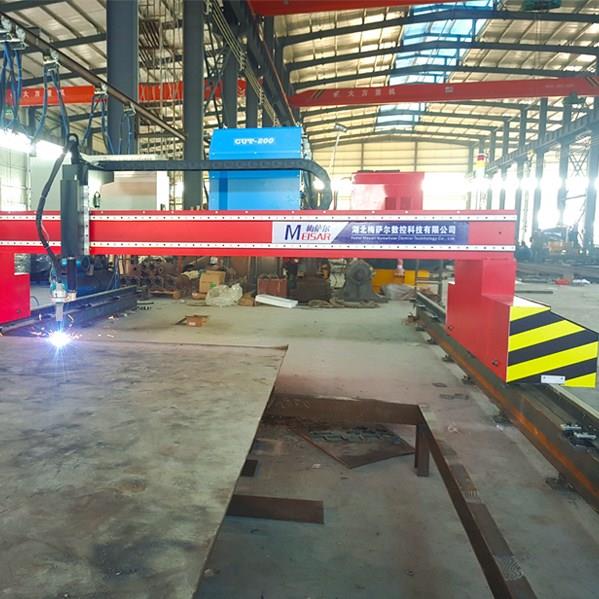

Gantry CNC flame cutter نوع جسري كبير MS-GL من Meisar CNC ينتمي إلى واحدة من أكثر آلات القطع باللهب العملاقة باستخدام الحاسب الآلي من السلسلة الكلاسيكية. إنه يوفر متاجر التصنيع الخاصة بك مع حلول القطع CNC الأكثر فعالية لقطع الألواح المعدنية ، بعد إضافة طريقة قطع البلازما CNC ، يمكن أن يكون جسرية التصنيع باستخدام الحاسب الآلي آلة قطع البلازما واللهب.
أداء الهيكل من المصنوعات الأخرى:
1. عبر الحزمة: يعتمد هيكل صندوق اللحام ، المواد تستخدم لوحة الصلب القياسية الوطنية 8mm بعد القطع بالليزر ، السطح العلوي للإطار والظهر يستخدم آلة الثني للكسر إلى 90 درجة قوس ، وهذا يمكن أن يزيد بشكل كبير من صلابة شعاع الآلة بأكملها ، يطيل عمر الخدمة.
الجزء الأمامي من الإطار هو مع لوحة الصلب 18mm بعد لحام مع سطح كامل من المسوي ، يمكن أن تقلل إلى حد كبير من التشوه الكلي للآلة ، وتحسين دقة الآلات ، والجهاز كله هو عن طريق المعالجة الحرارية للقضاء على الإجهاد ، مع صلابة جيدة ، لا تشوه ، عالية الدقة ، خفيفة الوزن ، خصائص القصور الذاتي الصغيرة.
2. إطار القيادة الطولية (إطار الدعم): جهز الطرفان مزودان بعجلة توجيه أفقية ، والتي يمكنها ضبط درجة تثبيت اللامركزية على الجزء السفلي من إطار القيادة ، وذلك للحفاظ على الماكينة بأكملها في اتجاه مستقر في the الحركة. مجهزة جامعي الغبار المسار ، في أي وقت لكشط الحطام المتراكمة على سطح الدليل.
3. محرك طولية وعرضية: جميعها لديها الدقة والعتاد رف إلى حملة. عبر دليل السكك الحديدية باستخدام الدقة دليل مسحوبة على البارد لوحة ، دليل طولية هو تدريب السكك الحديدية من نوع السكك الحديدية من خلال المعالجة الدقيقة ، يستخدم جهاز التباطؤ تايوان المستوردة الدقة والعتاد المخفض ، لضمان جودة القطع خلال نفس الاتجاه القطع.
RFQ: كم نوع العملاقة التي تقوم بتصنيعها؟
a: نحن ننتج ثلاثة أنواع العملاقة cnc آلة القطع للبلازما و قطع الشعلة:
ونحن ننتج منتصف العملاقة ، شعاع طبيعي 3.0-3.5m.
ونحن ننتج العملاقة الكبيرة ، شعاع طبيعي 4.0-5.0m.
ونحن ننتج العملاقة الثقيلة ، شعاع طبيعي 4.0-8.0m.
RFQ: هل تزويد الجدول مع هذا الجهاز؟
ج: يجب أن يكون شكل لوح القطع وأساسه في موقعك ، نحن الشركة المصنعة نقدم رسومات مجانية لهم.
rfq: يمكنك ترتيب الشحن؟ يمكنك تسليم عن طريق الجو؟
ج: نعم ، يمكننا تقديم الشحن البحري إلى ميناء البحر الرئيسي.
قطع الشعلة بالبلازما العملاقة غير مناسب للشحن الجوي ، لأن الحجم والوزن يتجاوزان حدود الشحن بالطائرة.
توقعات المعلمة
كبير جسرية التصنيع باستخدام الحاسب الآلي البلازما قطع الأكسجين CCL-G L | |
عرض الشعاع (المحور X) | 4 أمتار (يمكن توسيعها) |
طول السكة (محور Y) | 6 متر (يمكن إطالة) |
عرض القطع الفعال | 3.0 متر (3.2 متر للشعلة الفردية) |
طول القطع الفعال | 4.0m |
وضع القطع | اللهب و / أو البلازما |
مواد قطع الشعلة | الكربون الصلب سبائك الفولاذ ، الألومنيوم ، الزنك الخ |
سمك قطع اللهب | 5-300mm |
سمك قطع البلازما | اعتمادا على مولد البلازما |
سرعة القطع | 0-6500 مم في الدقيقة |
مادة اختيارية | رأس قطع البلازما / اللهب |
اليابان باناسونيك مضاعفات | |
NC البلازما genrator | |
شريط / خط مستقيم القطع والتحكم | |
الولايات المتحدة الأمريكية Hypertherm CNC | |
